单级双吸离心泵建模及仿真系列
1.Creo吸水室建模教程- 2.Creo压水室建模教程（1）
释放双眼，带上耳机，听听看~！
大家好，在下泵小丫！
3月份的目标是完成单级双吸离心泵水体建模及仿真系列教程。单级双吸离心泵也是我毕业设计的题目，结构简单，因为使用环境多为清水所以多为填料密封，结构主要包括双吸吸水室、压水室、双吸叶轮！
作为不常画的吸水室部分，无疑要比其他部分难一点，不过掌握了方法和技巧后就不在话下了！
本期课程包括如下内容：
- Creo吸水室建模
- Creo压水室建模
- Creo叶轮建模
- 水体网格划分
- Ansys流场分析、数值模拟

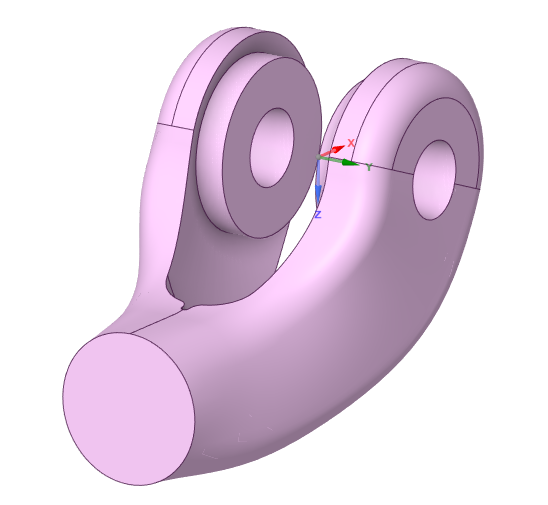

吸水室：
压水室：
下载权限
查看 - 所有人：登录后下载
声明：本站所有文章，如无特殊说明或标注，均为本站原创发布。任何个人或组织，在未征得本站同意时，禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益，可联系我们进行处理，邮箱admin@7b3.cn。
打赏是捐赠的意思！！！
还没有人赞赏，快来当第一个赞赏的人吧！
欢迎您，新朋友，感谢参与互动！
源文件里面没有蜗壳水力图吗
肯定是有的吧
买了以后，里面没有蜗壳水力图
后续的教程在哪里啊
后续的教程不差了吧?
后续在哪
后续还缺啥？?
我有个疑问,这条用来混合边界的引导线，是旋转和拉伸后，面面相交提取的样条线，我自己试了下，这条样条线并不能作为引导曲线啊，根本与1-4断面对不上
这分教程是有错误的…
你的评论也是有错别字的
简单说，这份吸水室水体的内外壁都不该通过这俯视图绕坐标系轴旋转出来的，这俯视图是投影图。每个截面的旋转轴都不一样啊。可以通过量取三维每一截面中心到外壁的距离和已知的每个截面上的距离验证一下就好了，我已经问过江大的老师了
这是21年的视频，也不是完整的，新的不在这里😁壁厚肯定是沿着压水室的外缘偏移，这个不需要问老师😂
是的，我为了验证特地问的，确实太老了，你竟然实时回复哈哈哈
这会没事干😍
一起摸鱼
