泵三维模型17:双吸泵叶轮

释放双眼,带上耳机,听听看~!

双吸泵核心部件是两个背靠背的叶轮组成的双吸叶轮,也就是今天分享的这个模型,具有扬程高、大流量的特点,适用于大流量输水项目!

一、模型简介

模型名称:双吸叶轮

格式:STP

叶片数:6

大小:2M

泵三维模型17:双吸泵叶轮

二、图片展示

泵三维模型17:双吸泵叶轮
泵三维模型17:双吸泵叶轮
泵三维模型17:双吸泵叶轮
泵三维模型17:双吸泵叶轮
泵三维模型17:双吸泵叶轮

三、水力参数

  • 流量:950m³/h
  • 扬程:16m
  • 转速:1480rpm

四、要点总结

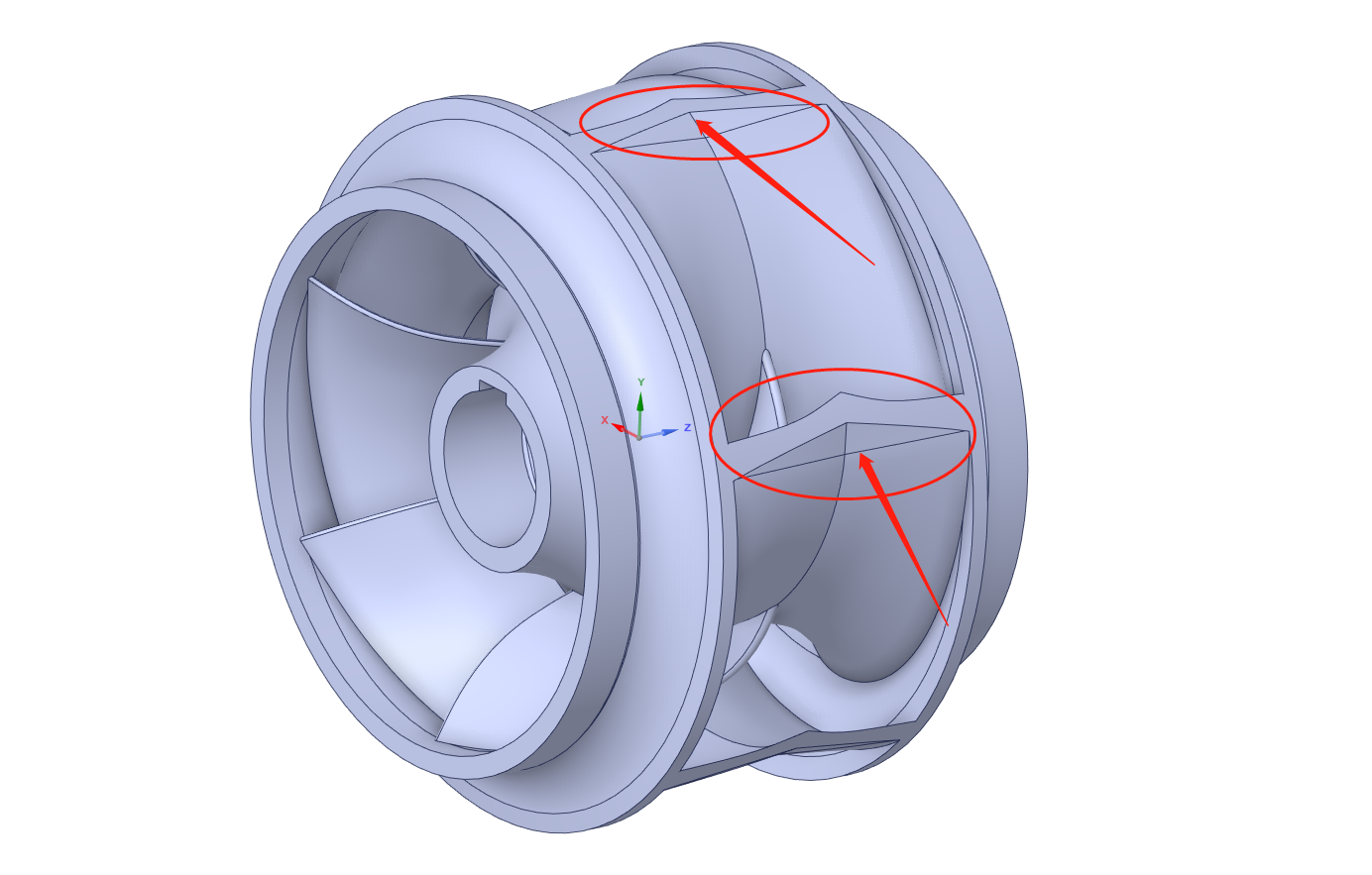

只要有水力图,那这个双吸叶轮的叶片部分就是很容易绘制的,再加上结构图就能画出上面这个模型出来,唯一需要注意的点在于下图中两个叶片交界的地方,正常画出一面的叶片后我们通过镜像的方式得到双吸叶片,但是镜像后是会有一部分凸出的小结构的,这个凸起在画网格尤其是结构化网格划分时比较麻烦,所以模型最好处理干净,这个模型中就完美的解决了这个问题,这也是这个叶轮模型比较经典之所在,入门容易细节难,东问西问不如看看前人是怎么处理的!
泵三维模型17:双吸泵叶轮

五、下载地址

下滑下载!


泵三维模型17:双吸泵叶轮
