之前有写过如何在Fluent中创建监测点，包括在蜗壳上的静止点和叶片上的旋转点，可以点击下方文档阅读：
还写过关于如何在Fluent中创建参数监测以及动画监测，可以点击下方链接查看：
这些都时一些非常常规且实用的小技巧，另外我们不仅要看点上的参数变化，可能还需要用到线参数监测，这个其实和以上内容也是基本一致的，唯一的区别在于我们需要先手动创建一条线，然后对其进行监测或者plot输出图线。
为了方便演示，我绘制了一个非常简单的模型，如下所示：
一个非常简单的局部收缩喷管，之所以选择这样的模型，是因为在收缩的位置参数变化比如速度和压力是非常明显的，便于我们验证操作是否可行！
下面是基础步骤：
- 网格划分
- 网格导入Fluent，设置基本过程
就以water为介质，随便给一个进口速度为0.5m/s，出口压力给个大气压就成。
- 创建直线
这是最关键的步骤，创建一条直线，这条直线常规就是咱们的模型中心线了，如果不是，无非就是改变一下坐标值而已，这里直接选择以中心线创建line
在Results菜单下点击Creat选择Line/Rake按钮，弹出直线创建窗口（如果要创建面或者其他操作同理）
勾选Line前面的窗口并且保证Type为Line，然后需要在下方填写坐标。这个坐标值就是让你给定一个直线的起点和终点。这个数据怎么来呢？我们可以在SCDM中直接量取。
这里奉劝大家养成良好的建模习惯，保证旋转轴或者旋转中心在轴线上，这样能省去不少麻烦！

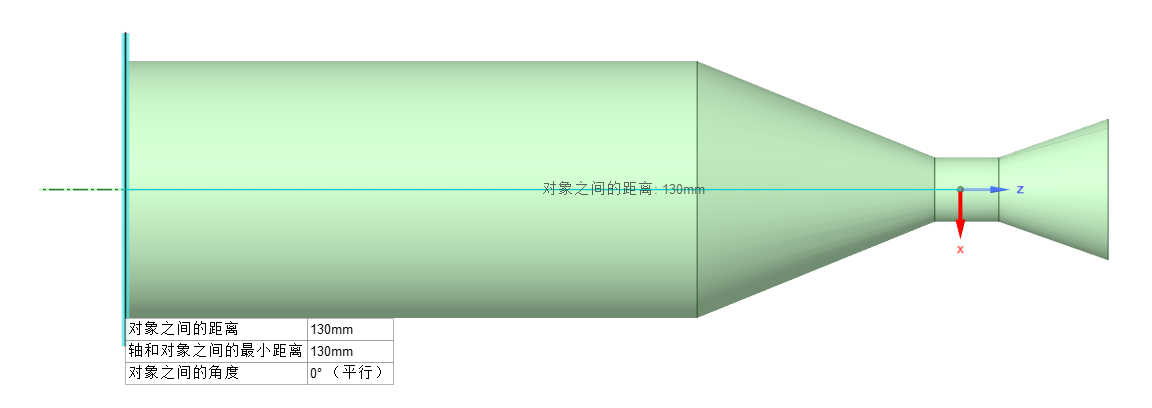

这条直线的左端点Z方向距离坐标原点130，但是数值为负数，所以起点坐标为（0,0，-130）
这条直线的右端点Z方向距离坐标原点23，但是数值为正数，所以起点坐标为（0,0，23）
那么这两个点的坐标就有了，可以直输入Fluent中了
- 求解计算
大概算了几十步，这个不重要！
然后我们来输出一下这条监测线上的具体参数吧。

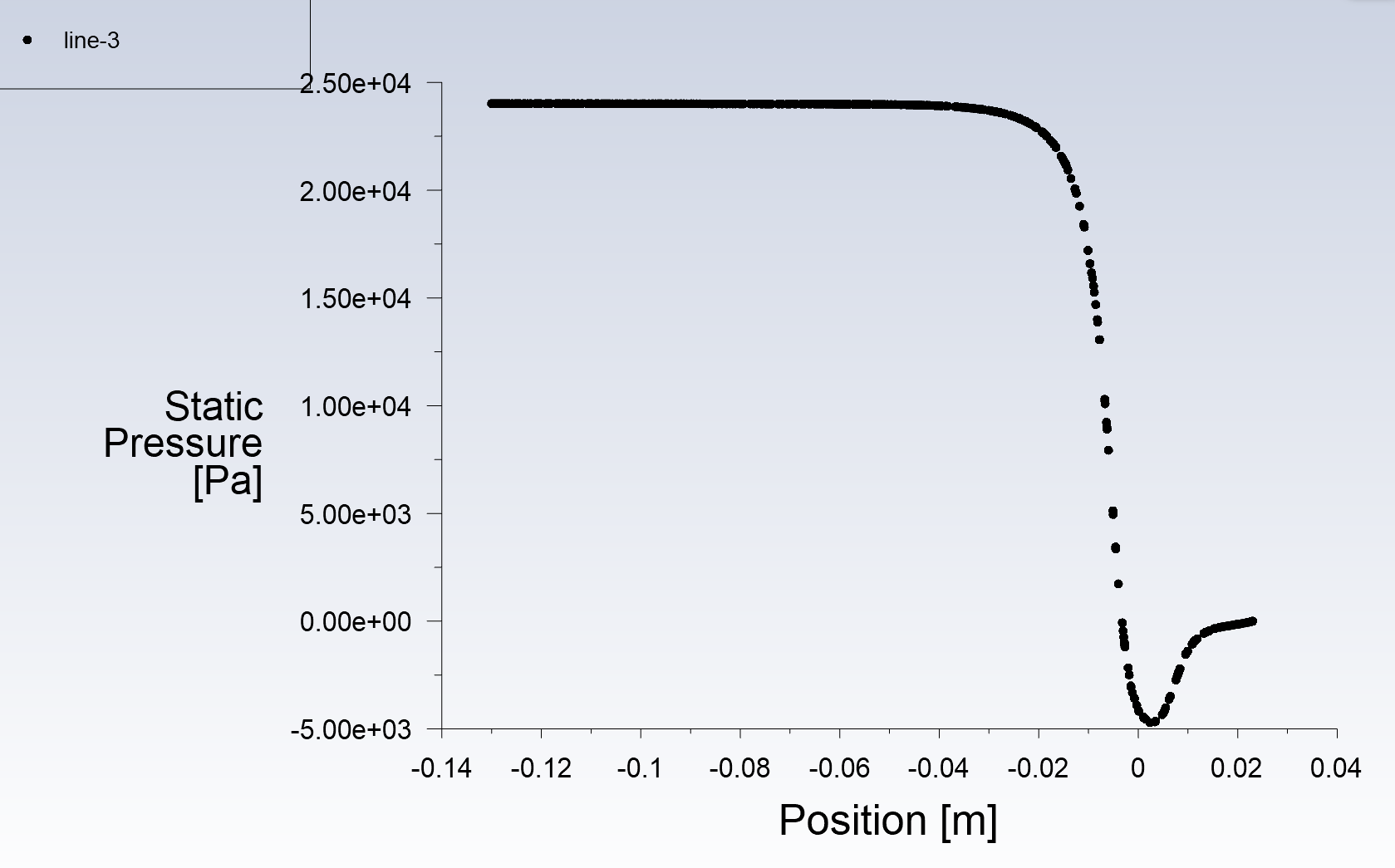

曲线上压力变化曲线：
曲线上速度变化曲线：
- 数据导出
这些点参数是可以导出的，如果嫌Fluent生成的曲线丑陋，可以将导出的点数据导入Origin或者excel中拟合出比较好看的图形来！
- 数据监测
对于线上参数监测，和监测入口出口的压力设置一样，如下所示：
免责声明
泵小丫收集资源均来自网络
仅用于内部交流之用，如有需要请支持正版
请问，为什么压力没有减小呢？
你的模型是选择的湍流模型么，我监测的轴线速度，在入口处有一个上升的过程，能分享一下模型么
这模型我随手撸的，确实选用了湍流模型，随着流道横截面积的变化，压力和速度是肯定要发生变化的，这毋庸置疑?
你好，我的意思是速度入口处，你的流速为啥没有变化呢？我的模型就是一个圆管，然后在出口处有一个变径，也是选择湍流模型，边界为速度入口和压力出口，变径处流速发生了变化，但是入口处，我的流速也有变化
是因为流动没稳定吧
？？？我的速度入口和你的这个速度入口边界条件是一样的，也都是圆管，哪里不稳定呢？
您检测的是一条线，那这上面的数据点的数量是怎么控制的，我做的时候怎么就几个点，难道好这个线的长度有关吗？
看一下监测曲线的横坐标，是线的长度，不同位置处数值不同。在定义这条线的时候给定的是起始点的坐标值，所以它是一条连续的直线而不是点
