大家好，在下泵小丫！
关于离心泵建模的教程，此前已有很多，可以在本站（泵小丫官网www.7b3.cn）搜索框内通过关键词检索相关教程！关于蜗壳的建模，主要难点集中在隔舍的处理部分，对于其他断面都是万年不变的边界混合（放样）方法，只要仔细绘制截面曲线和引导线都能完成，所以我们把重点放在了隔舍的处理上。此前已经通过文字和视频的方式向诸位介绍了第一种隔舍建模的方法，如下图所示
第一种方法相关的文章链接如下：

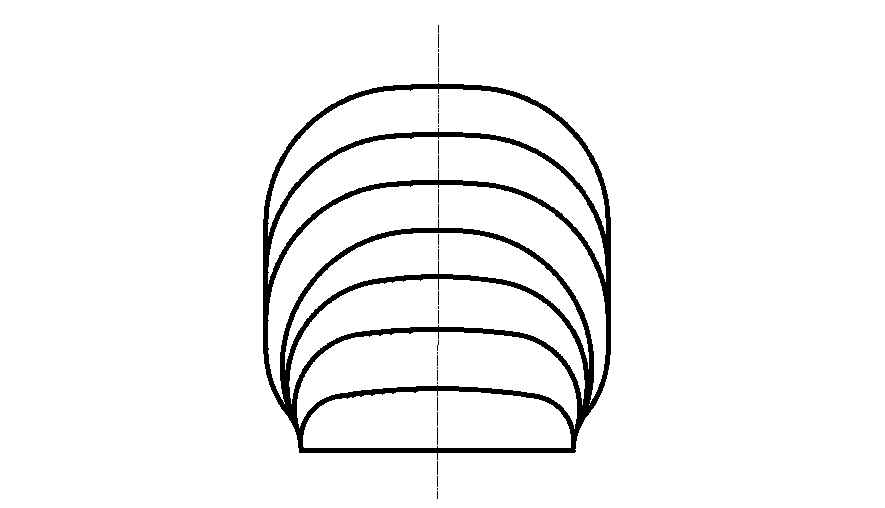

尽管这种方法非常好用，但是也有一定的局限性。具体体现在蜗壳断面的形状上，如果蜗壳的断面是常规的矩形、梯形等，自然是可以使用这种方法的，因为两侧是平的

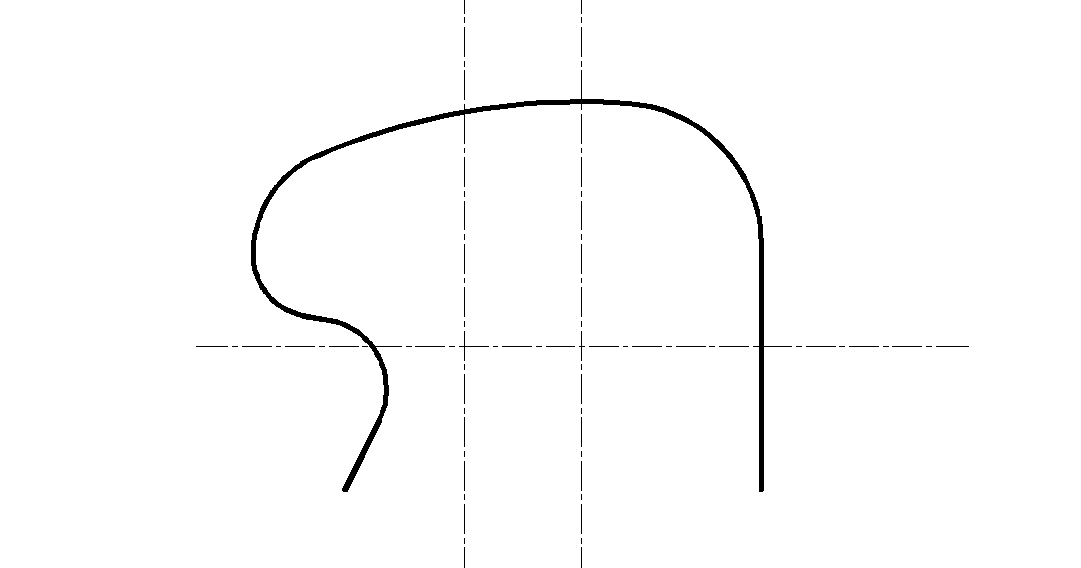

但是生活怎么能这么容易上你画出来，你会发现有些个断面就不规格,比如下面这种，按照方法1切除长方体后三面都是曲线，就填充不好了。
今天这个方法适用性更广，感兴趣的朋友可以了解下！
一、完成蜗壳前期建模工作
虽然前面讲了很多不规则断面的类型，但是小丫今天的模型依然是规则的断面，但是方法肯定是举一反三的！

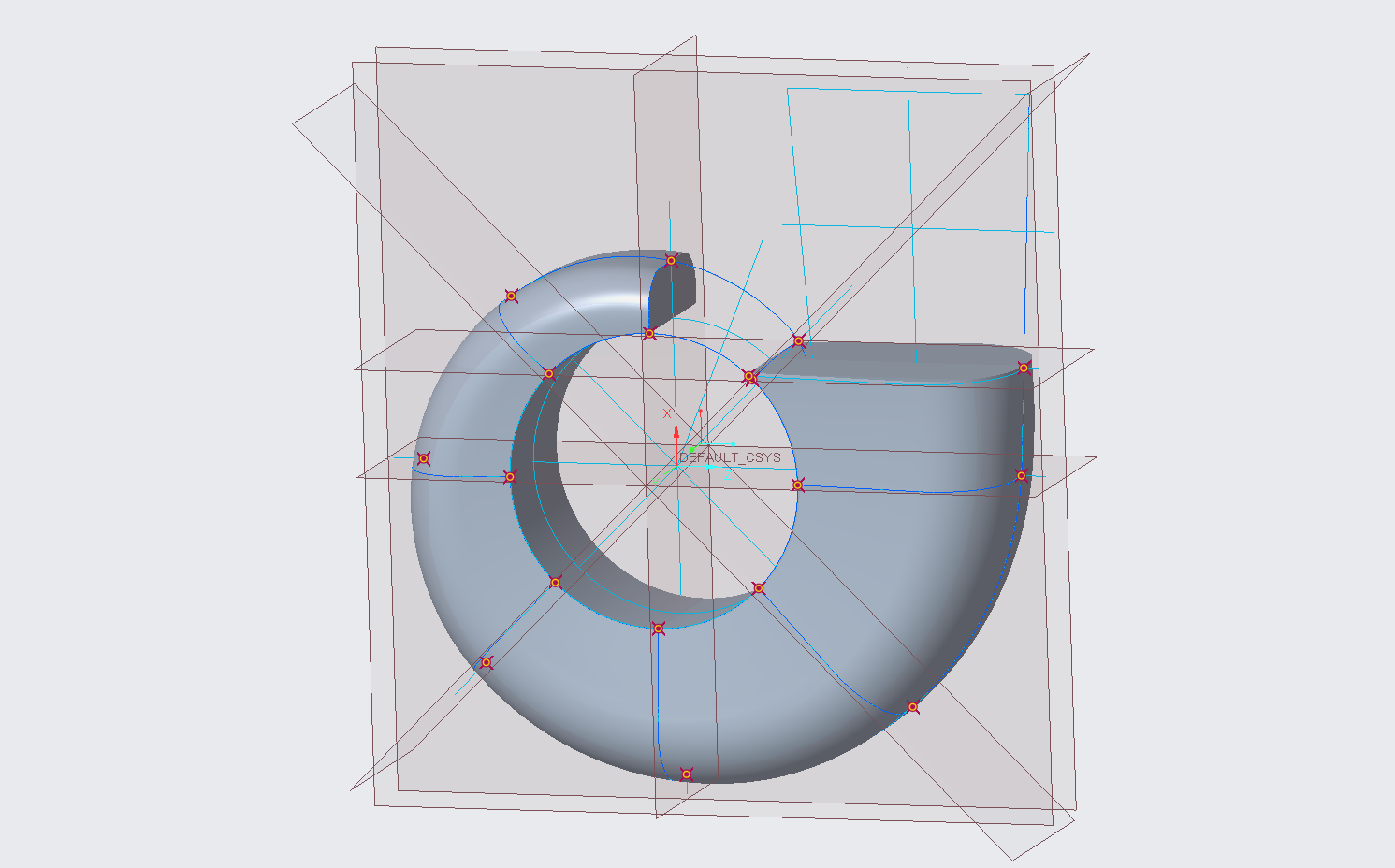

在画隔舌前先要完成基础的部分，包括引导线的绘制，断面的绘制以及实体化（这个功能在CREO中叫实体化，其他软件里貌似叫“缝合”）的过程，最终得到如下结果：

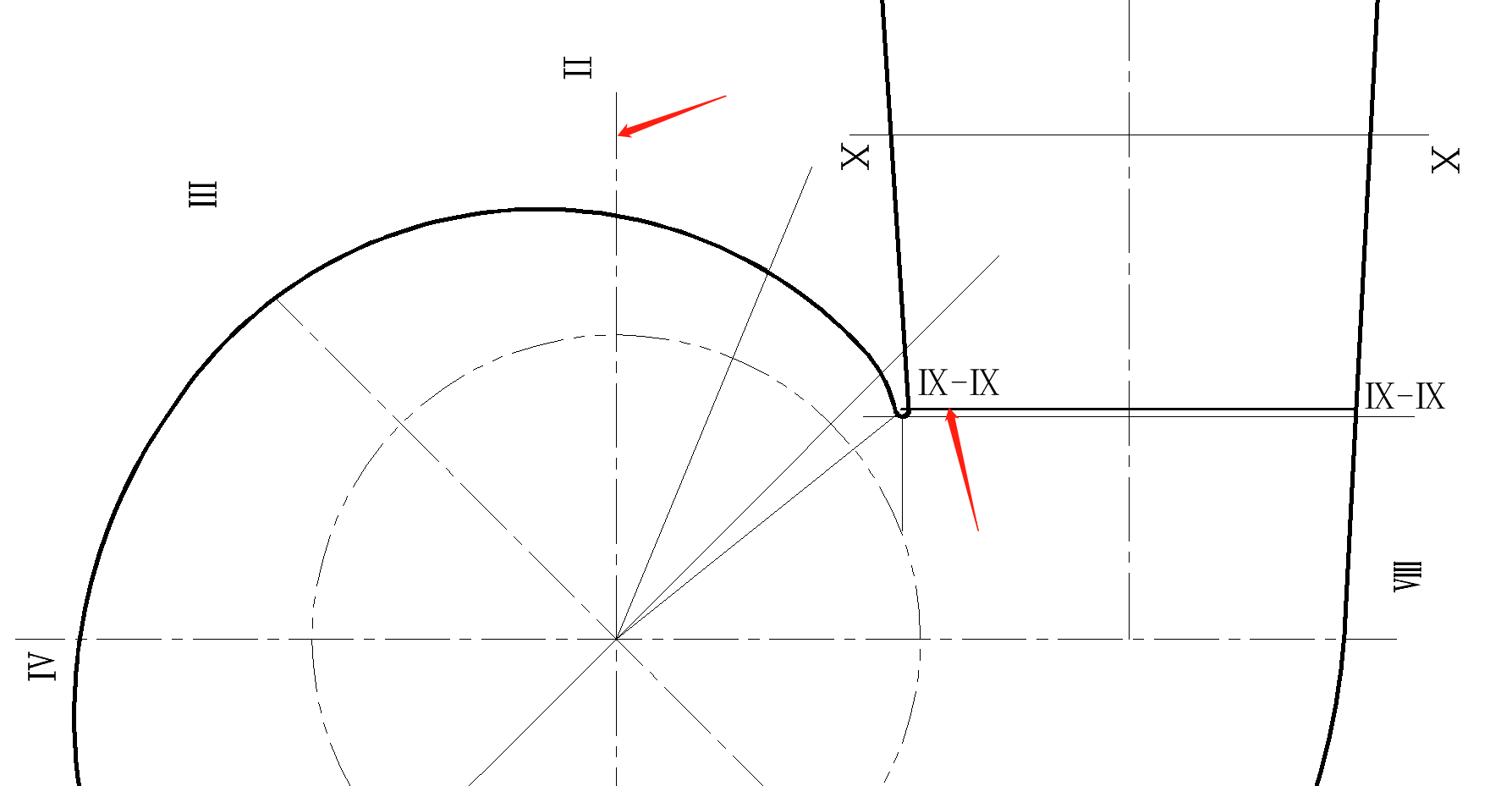

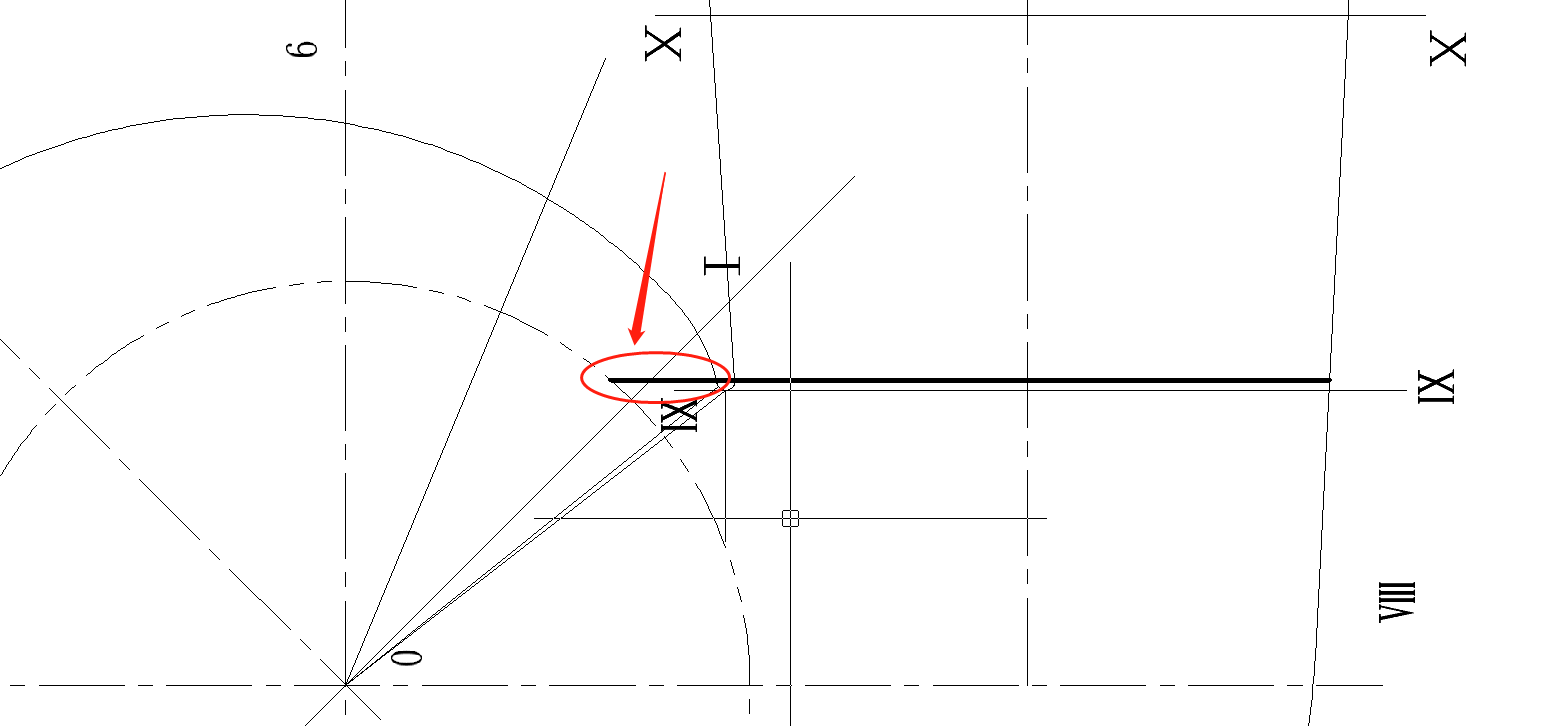

仔细看上图，你会发现我的断面边界混合是从蜗壳的第2断面一直到切于隔舌的断面，如果从三维上看不清楚，可以查看下方二维：
到这里你会有一个问题，前面1-8断面都有截面曲线，隔舌那一块只给了与隔舌圆弧底部相切位置的型线，为什么我们要往上延伸一部分呢？这个截面怎么来的？下面一一解答！
- 为什么要边界混合到隔舌以上的位置
看完下面的具体操作教程你就明白了，是为了拉伸切除隔舌那个半圆弧，如果没有实体就做不出效果，所以我们的实体要将隔舌部分包括在内！
- 型线怎么确定

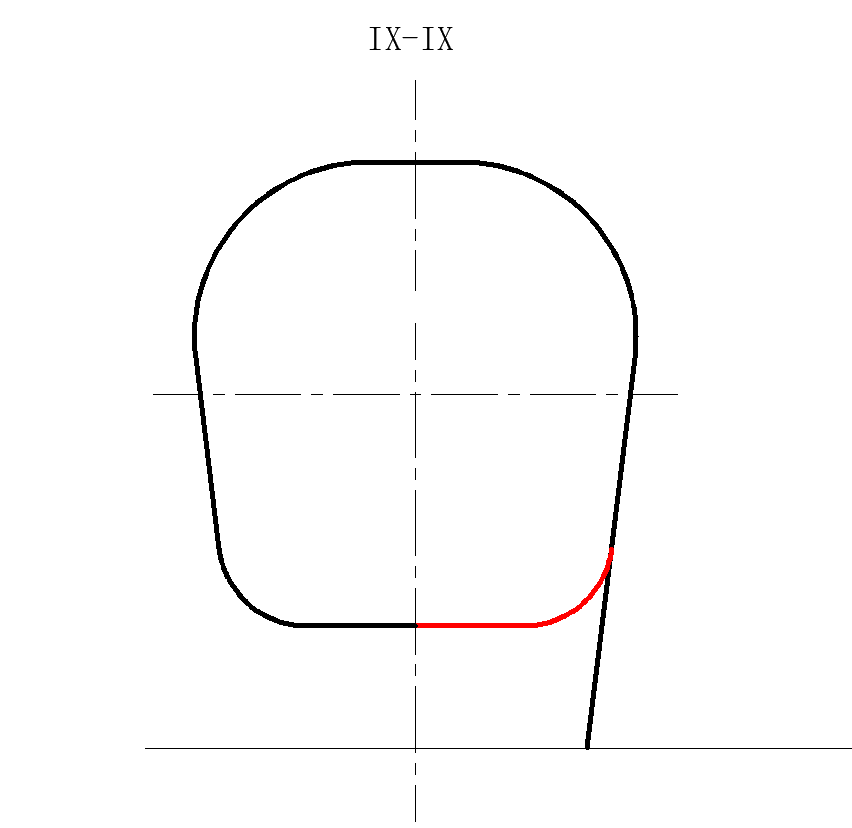

一般隔舌的半径都不是很大，所以完全可以借用IX-IX断面的形状，只不过我们截面横切以后如果要想继续采用基圆作为引导线，就要把下面这一部分的截面也要补出来，如下图红色部分所示：

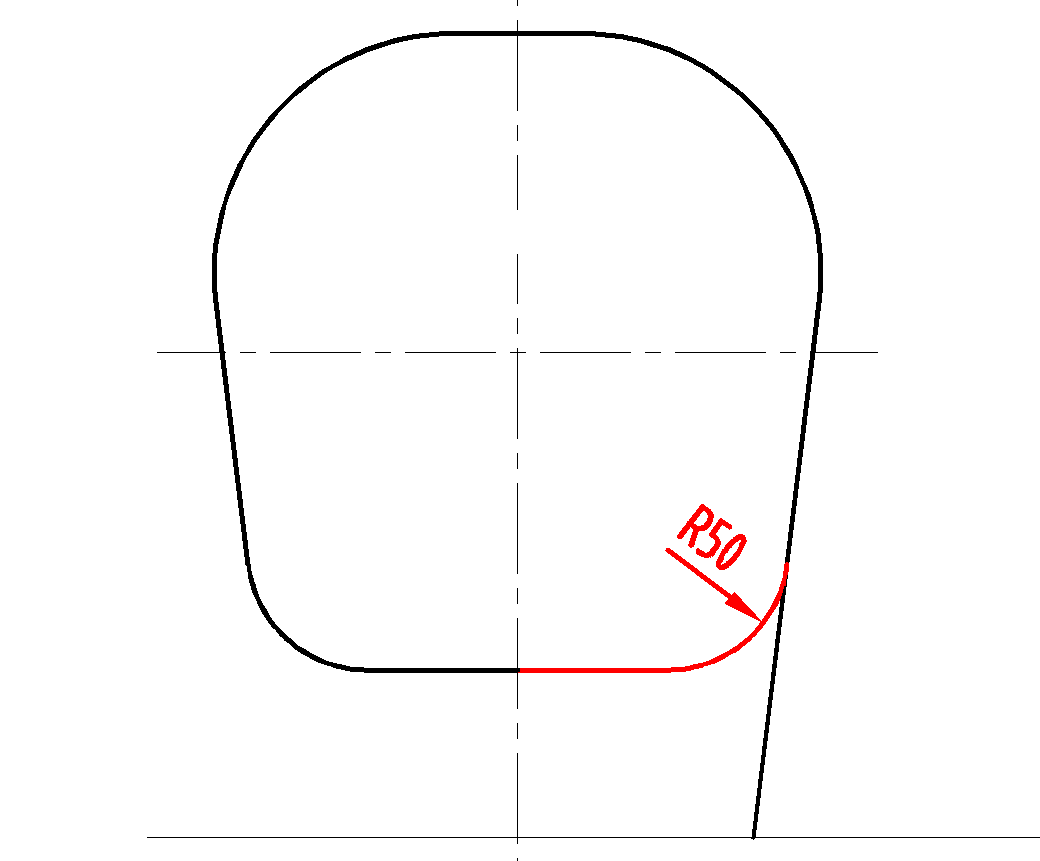

这里很好处理，对IX-IX断面靠近隔舌侧的圆弧删除，延长边线到基圆就可以了，下图中红色部分需要删除！
这样一来就能得到如下所示的效果
二、拉伸切除隔舌
通过导入的隔舍形状，拉伸切除一个隔舍的形状出来，也就是半圆沟槽，如下所示：（多么完美的一个挡板哈哈）
三、斜切多余部分

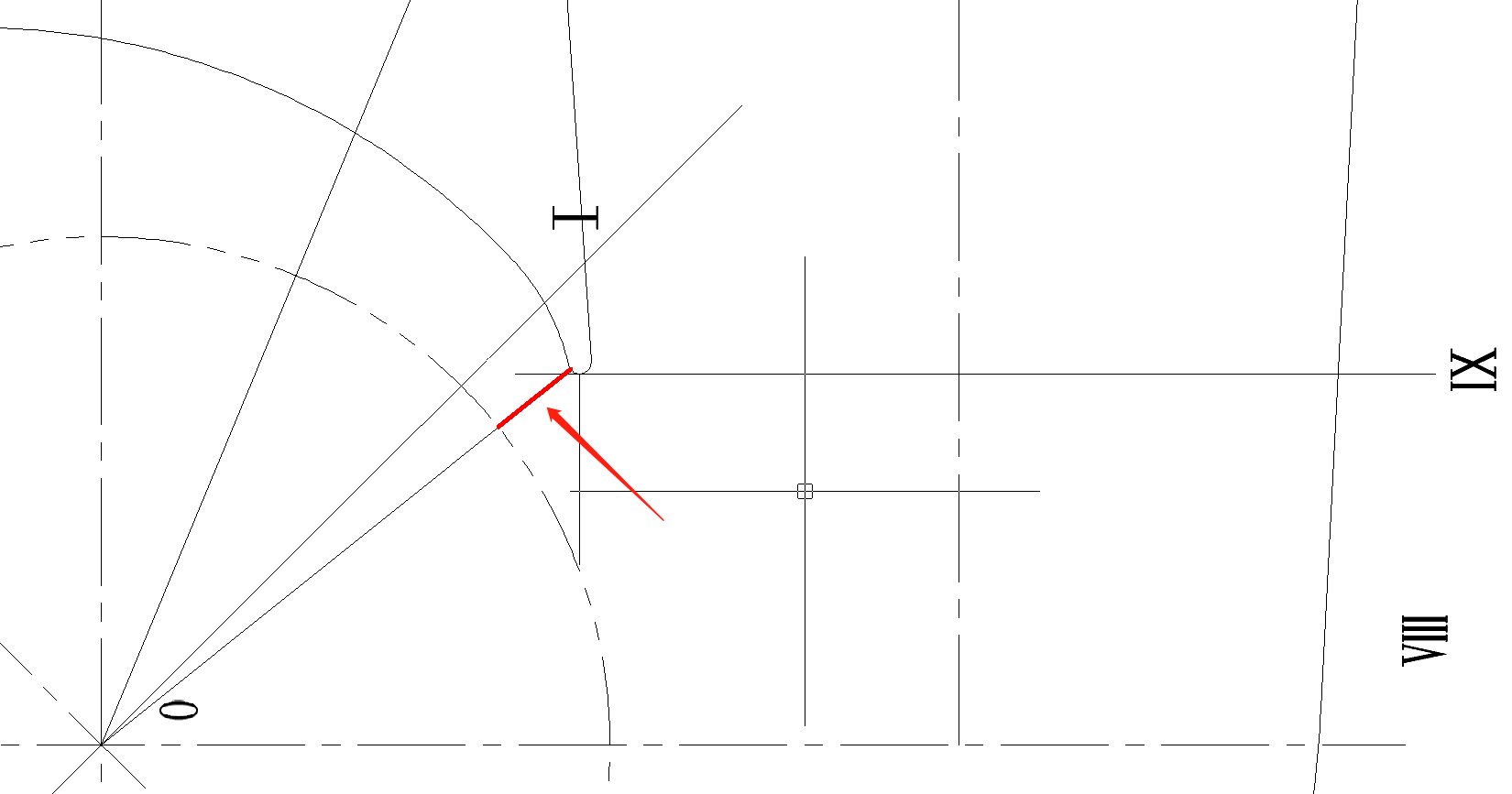

我们的截面形状都是垂直于基圆的，所以这里我们也要严格按照水力图的设计，拉伸切除多余的水体，创造下图中红色直线标识的蜗壳截面
具体的做法就是在这条直线上创建一个截面，拉伸切除直线左上方的部分，最终得到如下效果：
到这里就舒服了，你看你看隔舌沟槽左边创建了一个平面，沟槽右边又是一个平面，分别用于左右两边的边界混合，岂不是美滋滋？
四、倒圆角
先看效果图，完美！
倒角怎么来的？当然是对沟槽两侧的半圆倒圆角啦，具体操作可以查看下方动画演示：
那这个圆角的大小是怎么来的呢？当然这里就要用到IX-IX截面的形状啦，这里这个圆角的大小基本就是我们倒圆角的半径了，但是很多时候并不能完美契合，因为隔舌附近的大小有限，圆角半径过大是无法造型的，所以取一个接近的数值就可以了，水力的好坏绝不差这3~5个mm的小圆弧！
五、边界混合完成所有的断面
隔舌处到第二断面的实体造型完成
出口管处的造型完成
最终得到的水体：
六、总结
这种方法不需要切除大面积的水体，保证了截面的正确性！但是这种方法也有局限性，针对特定的水体并不适用，比如下面这种情况，太突兀了，疙瘩状的隔舍看着奇奇怪怪！针对这种情况也有非常好的建模思路，在后续更新的方法三中见！
七、视频教程
还没时间录制视频，后续留意官网及公众号的发布消息即可！
