需要注意：以下内容不见得全面，只适用于普遍领域，如需采购建议按照业主要求或者技术协议执行！
在泵系统中，压力表是最常见的就地仪表之一，主要用于监测机泵的压力，我们主要了解压力表的知识点有以下几个：
- 外观
- 接口类型及尺寸
- 结构
- 表盘大小
- 量程选用
- 配置方式
我们来看看具体的内容：
一、外观

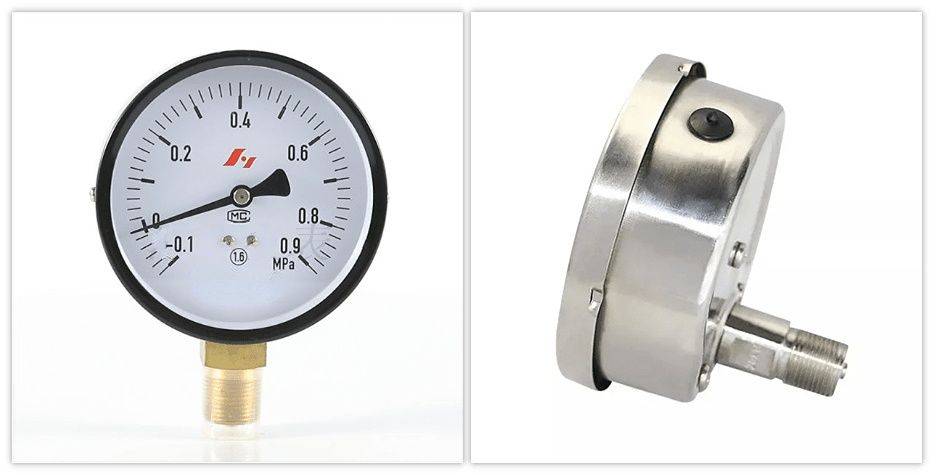

上边就是一款常见的压力表了，可以看到它是由表盘、指针和底部螺纹接口组成，我们在使用时将压力表通过螺纹安装在管路或者设备上就可以了！
二、接口类型及尺寸
这里所说的接口类型就是上图中的螺纹规格尺寸了，因为压力表是就地仪表，所以只有过程接口没有电气接口，电气接口只有远传仪表才有！
常规的压力表过程接口一般有2种尺寸：
- M20*1.5
- NPT1/2″
一般压力表接口螺纹为外螺纹，所以与之匹配的螺纹接口应该是内螺纹的！
当然也有法兰式的压力表，适用的工况不同，如需使用建议咨询仪表厂家！
三、压力表结构
根据安装方式的不同，可以分为径向和轴向安装，主要是螺纹接口与仪表盘的相对位置的不同，如下图所示：
一般没有特殊要求的话都是径向安装。
四、表盘大小
常见的压力表表盘大小为Φ100，在标准较高或者照明条件差的场合可以选用直径Φ为150~250的。
五、量程选用
量程是指压力表是指可以测量的最大值和最小值区间，选用规则如下：
“根据被测压力的大小来确定仪表的量程，在测量稳定压力时，最大压力值应不超过满量程的3/4；测波动压力时，最大压力值应不超过满量程的2/3；最低测量压力值应不低于全量程的1/3”，尽量保证被测压力值在仪表区间的中间位置，可以清晰地读取数值。
上表是常见的仪表量程。
六、配置方式
压力表的安装还是有点讲究的
- 压力表安装之前要有一段直管段或者螺旋管段过渡，一方面是为了获得稳定的介质压力，另一方面也能起到降温的作用，因为压力表中的元器件也有耐温要求，这个在选用或者采购压力表时应该提出具体的介质和温度，一般压力高于16MPa才需要配置螺旋管，低于该值的在压力表前配置直管段或者C型管就可以了！
- 压力表要安装在介质流速相对稳定的地方，不能选在弯头处或者压力变化很明显的位置，这样不利于压力表的稳定数值读取
- 如果介质中含有颗粒、杂质、沉淀物时，压力表应该倾斜向上安装，防止杂质进入造成堵塞
- 如果管道是水平的那么压力表一般安装在管道顶部
- 如果同一水平管道上既要安装压力表又要安装温度计，那么压力表要安装在温度计的上游位置
- 压力表底部最好配置一个阀门，可以是球阀或者二阀组，主要是考虑到压力表更换的时候可以不用关闭设备，将阀门关了以后就可以更换表了

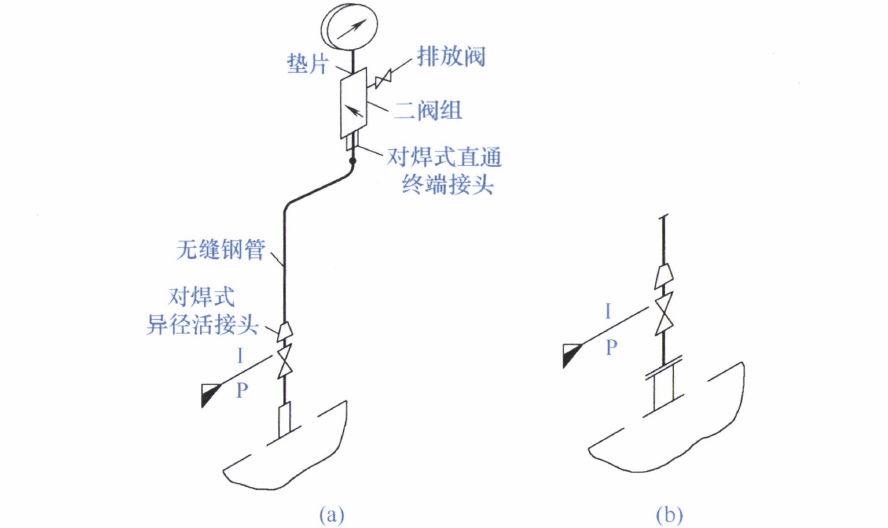

以下是一些压力表安装的PID展示：
除了PID图之外，我们也选了几张三维模型来给大家看一下配置：
上图是系统罐上配置的压力表，可以看到压力表前配置了二阀组，压力表通过螺纹接口配置在三通上，标准的三通是焊接式的，这里厂家自制的两侧焊接一侧螺纹的接头来使用。后边还配置了一个压力变送器，这个我们后边会讲到！

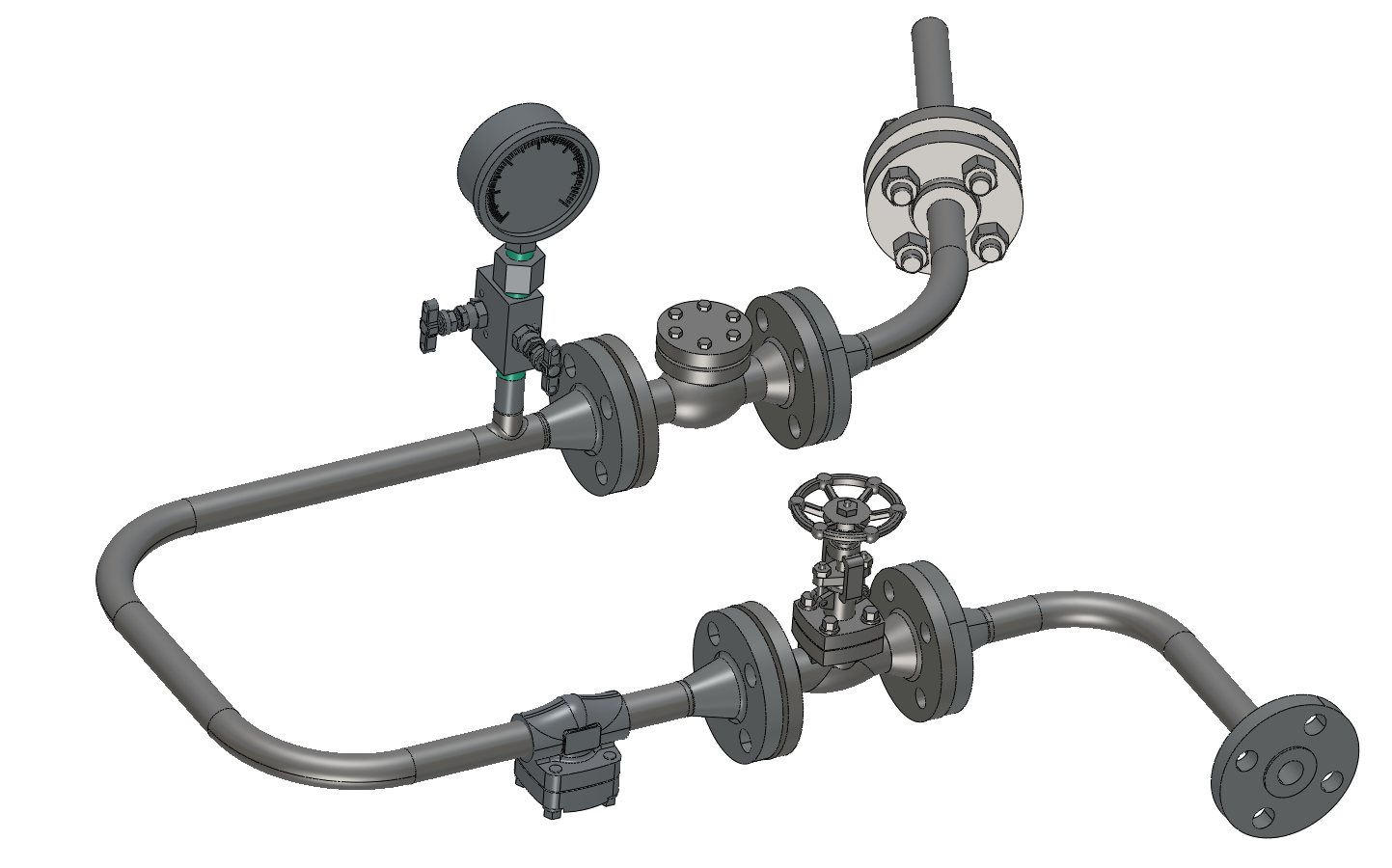

这是一个PLAN32系统上配置的压力表示意图，可以看到从标准的三通出来后先接一个一端带有外螺纹一端焊接式的过渡段，这个螺纹接口用于安装二阀组，当二阀组从底部安装到管道上之后，就可以在顶部的螺纹口继续安装压力表了，所以我们在选择二阀组的时候，要充分考虑到压力表螺纹接口的规格和底部直管段螺纹的规格，注意二阀组的螺纹为内螺纹，其他俩螺纹接口为外螺纹！
