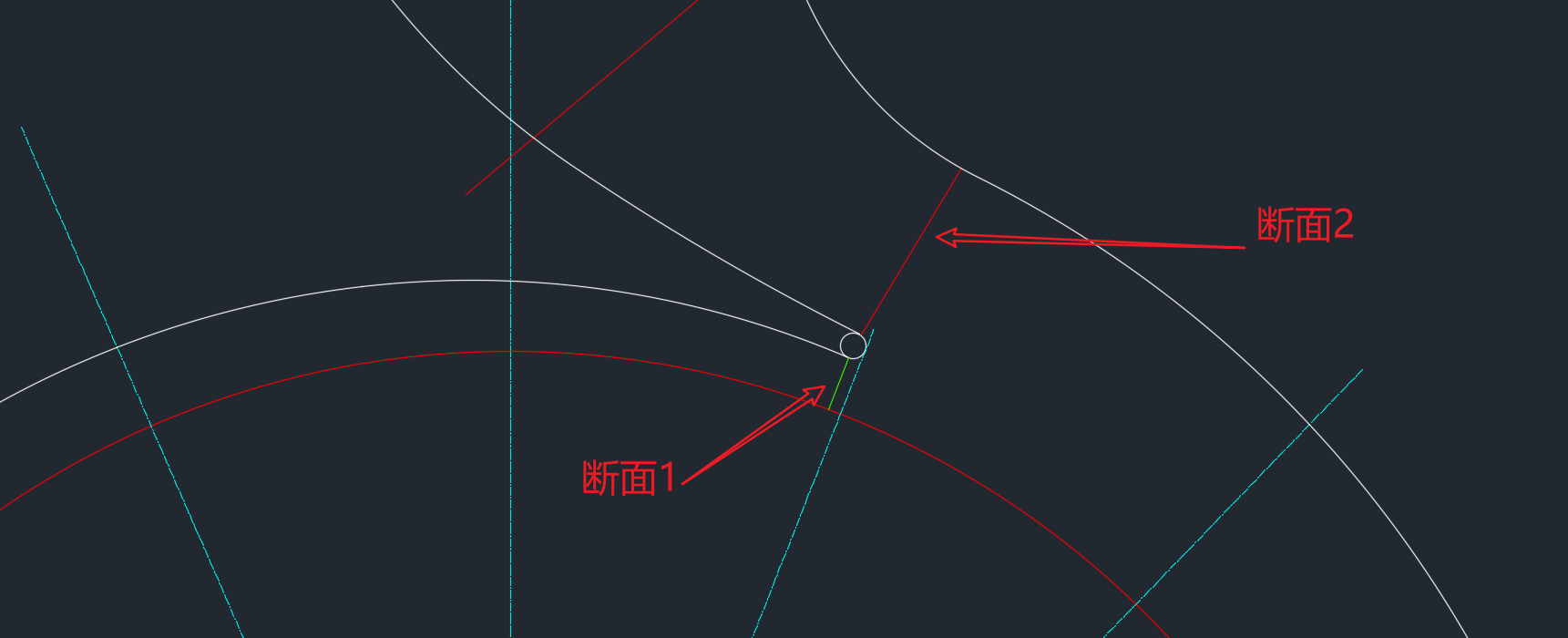

在一些蜗壳（压水室）的水力图中，蜗壳的喉部也就是隔舍处两个断面的圆角值并不完全一致，这是因为对于一些流量较大的蜗壳，从第1到第8断面圆角值是在逐渐增大的，过了第8断面后的喉部断面相比第1断面而言圆角自然要大很多，就比如下面这种蜗壳水力图，只是一个局部示意图，应该可以看得清楚，其中断面1表示蜗壳的第0断面，断面2表示蜗壳的喉部
来看一下这俩截面的圆角变化情况：从R4已经增加到了R20
根据我们以往的蜗壳隔舍建模教程中所讲的方法，大多数对这俩圆角相同处理了，所以我们直接的方法是拉伸切除图1中这个半圆，然后给一个相同的倒圆角就结束了，但是这种方法并不适用于今天见到的这种喉部半径不同的情况，所以我们找了一个画过的案例给大家介绍一下。
本次教程采用的软件是中望3D，感兴趣的可以试用。
我们默认你已经根据我们过去的教程，建模到下图这个部位了，如果前面的部分不会建模或者不会处理喉部隔舍位置的话，建议在本站搜索关键词“隔舍”查找对应文章，也可点击下方链接跳转：
以上这两种方法都好用，第二种简单！

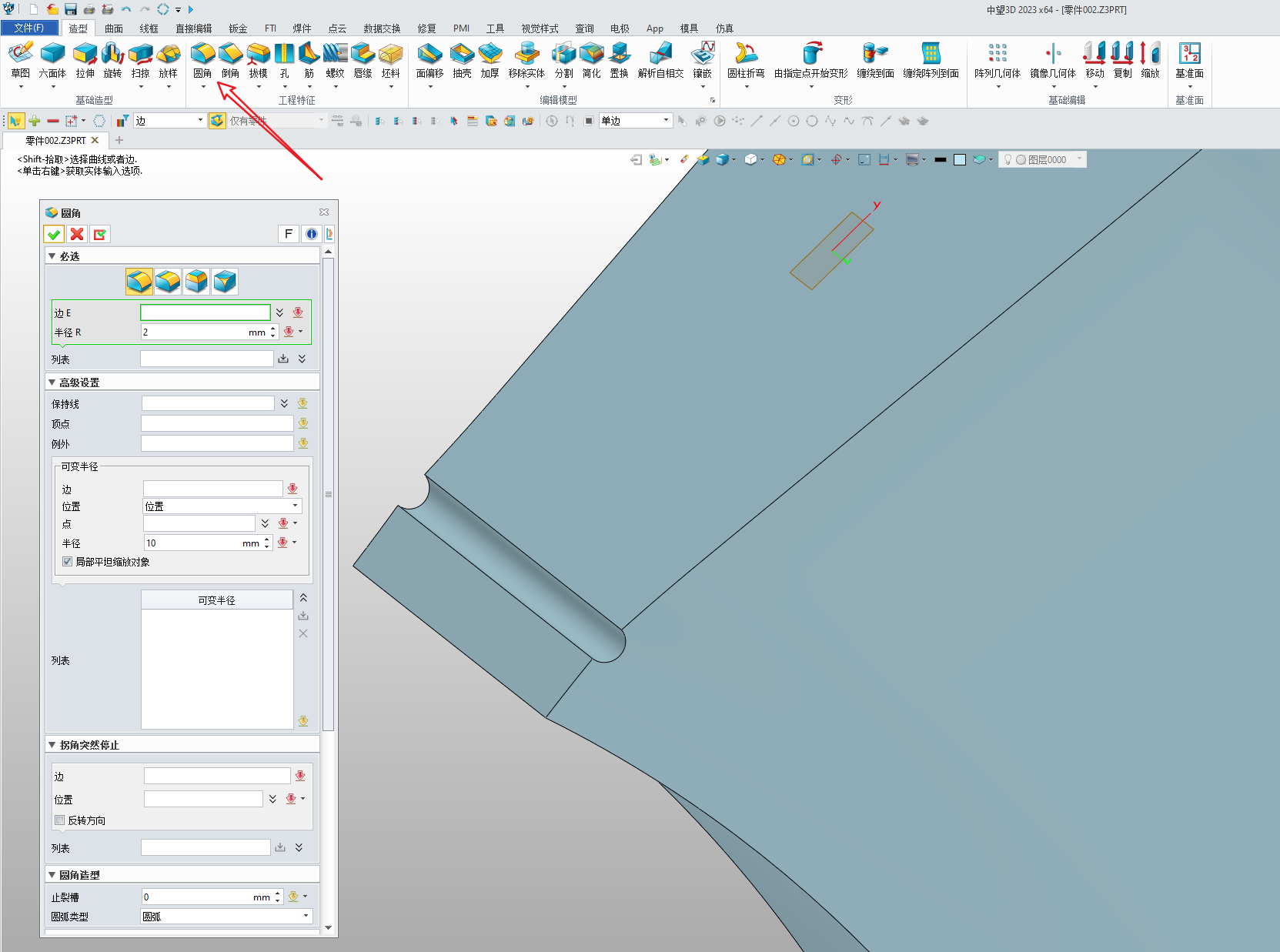

好了，本次教程我们需要用到的一个功能是可变半径圆角，点击顶部的造型菜单下的“圆角”命令，弹出下方窗口

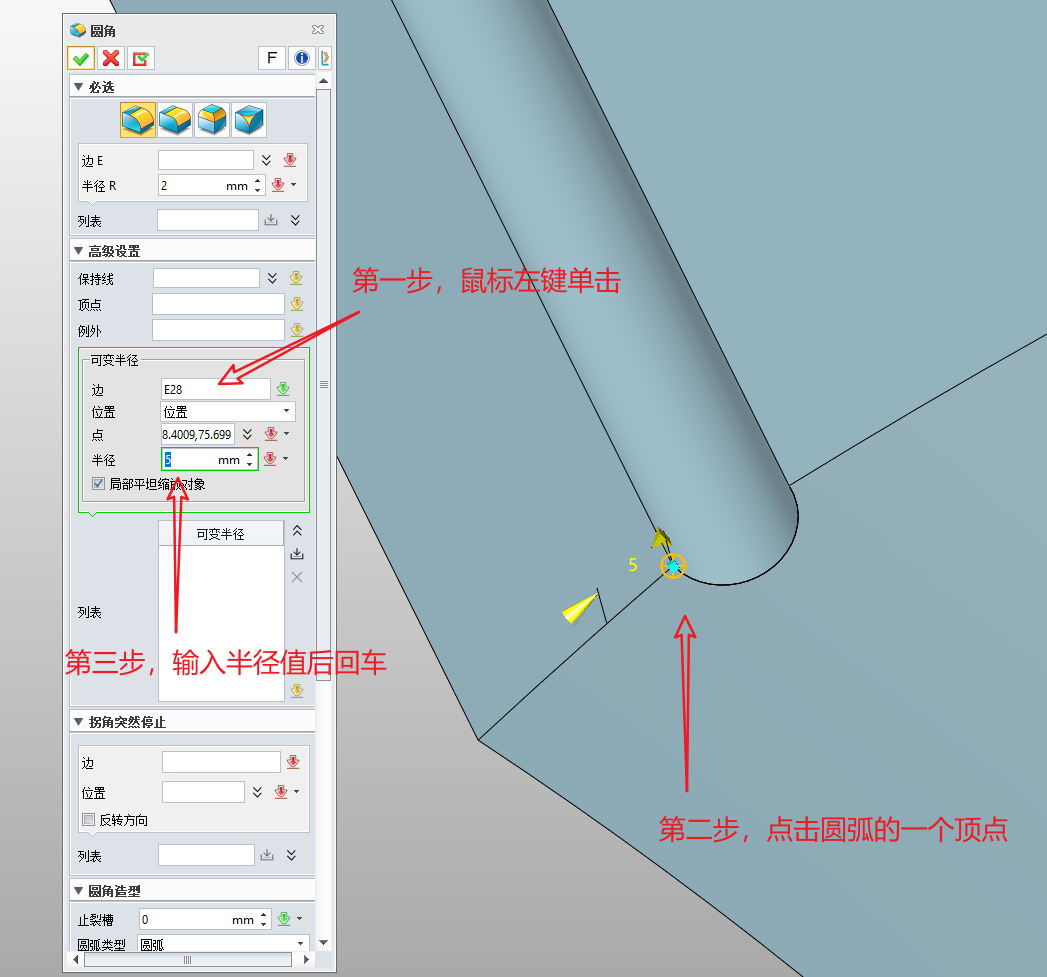

首先点击“可变半径”中的“边”后边的输入框，然后在模型中点击要指定半径的点，指定好后在“半径值”中输入具体的数字，比如我这里是R5的圆角，输入后回车即可！
同样的方法指定喉部另一个点的圆角值为R15，记得输入完成要回车

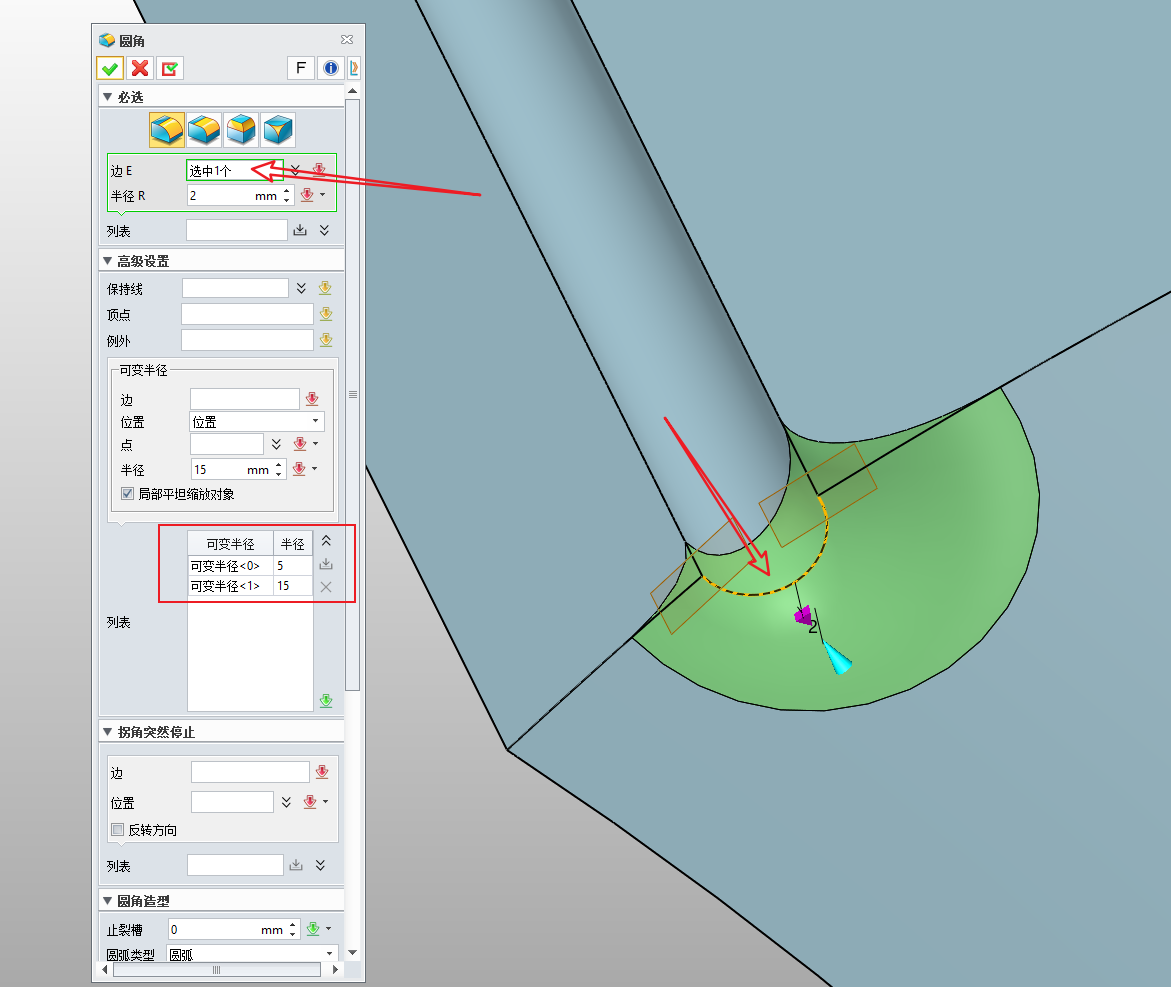

然后就能在下方的列表中看到你指定的数值了，这个时候回到顶部的“边E”后边的输入框中鼠标单击，在模型中选择隔舍处那个圆弧就可以了，效果这不就出来了么！
至于“边E”下方那个半径R值，保持默认不要修改，它不会对你的可变半径造成影响！

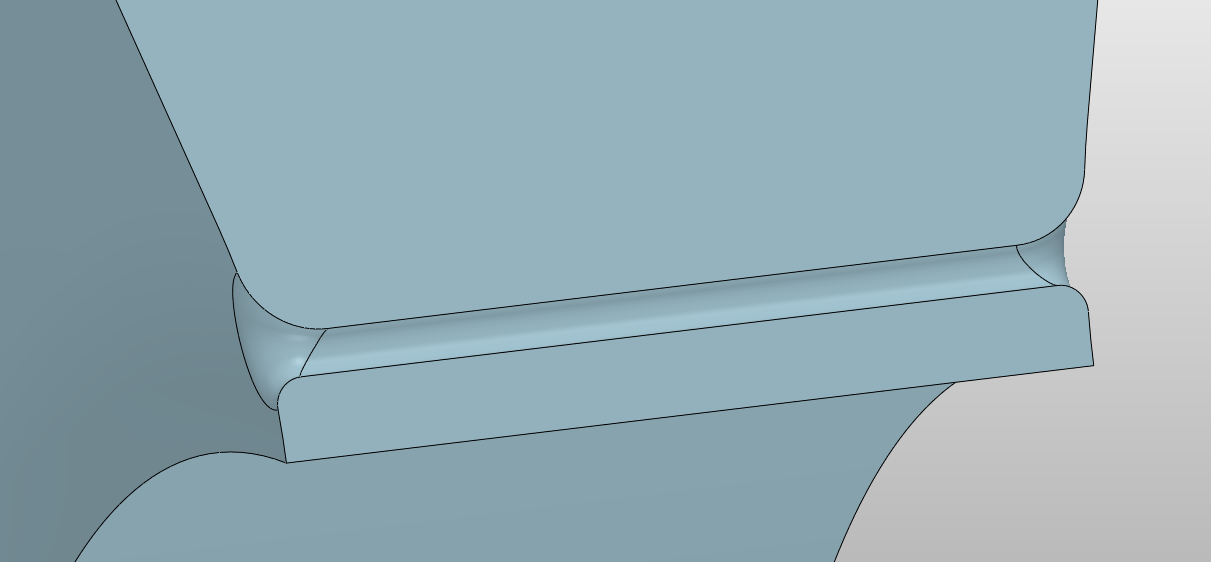

最终的效果如下
“可变半径”中可以看到位置一栏包括包括三类方式：百分比、距离、位置！
其中位置是你可以用鼠标点击线条上任意一点来指定其圆角半径，非常自由；百分比则是通过指定所占比例的大小来定义圆角值；距离也相同的用法！
根据以上这三种功能，可以实现各种各样的圆角过渡方式，尤其体现在一些狭小的缝隙给较大的圆角值得不出结果的时候异常好用！
除此之外，这种可变半径也可以用在矩形截面的蜗壳建模中，我们熟悉的常规建模方法都是创建每一个截面，边界混合，实体化，但是对于矩形截面而言，除了圆角在不断变化之外，其他都是固定的，所以我们完全可以先将1-8断面拉伸出来，然后通过可变半径圆角的方式指定每个截面所在位置的R值，3分钟建模完成不是问题啊哈哈。

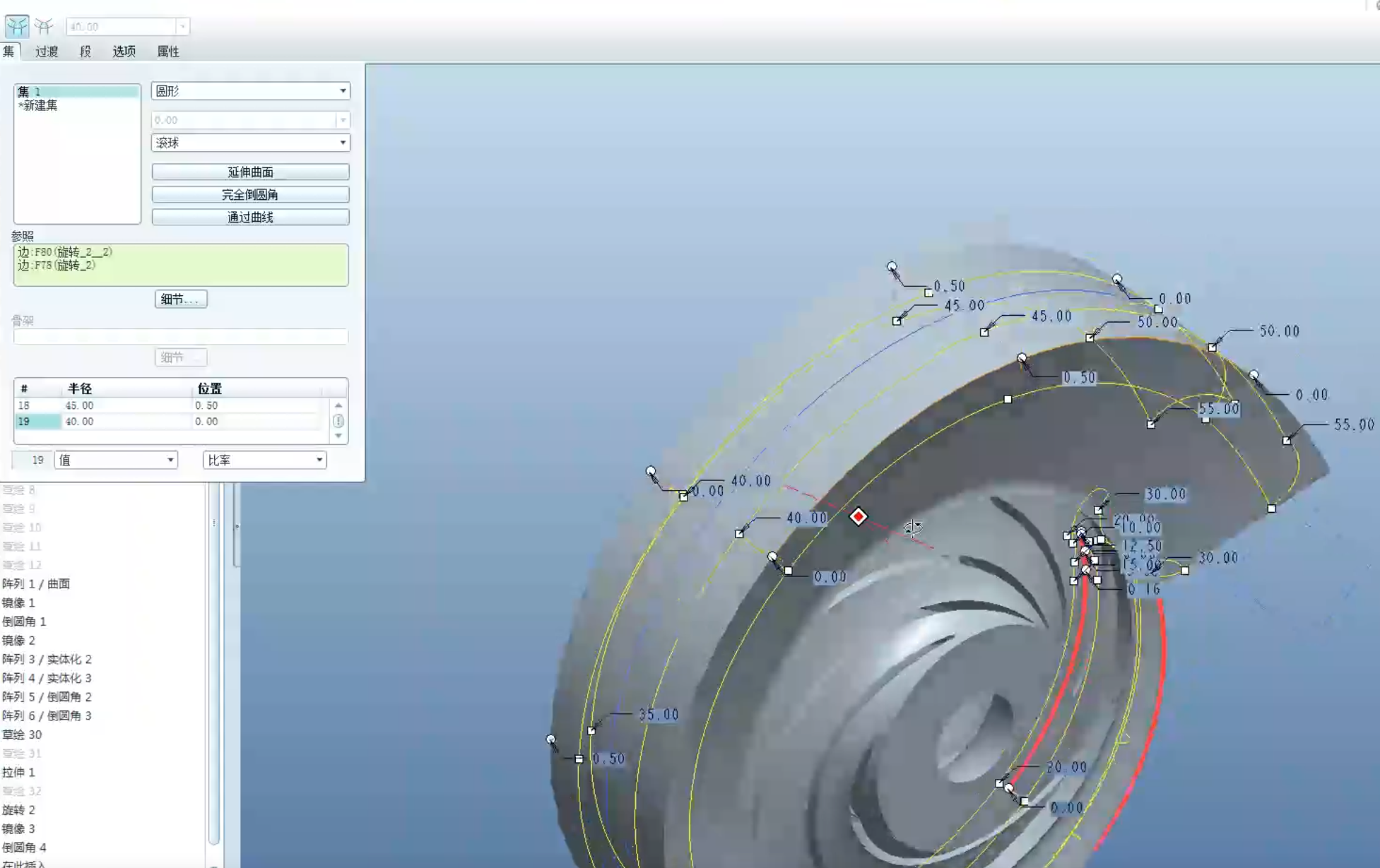

关于这种操作方式，欢迎点击下方文档链接查看苗老师的操作过程，他采用的是CREO完成的！
