我们在展示泵模型时,通常将外壳切割1/4的缺口来显示内部的详细结构,原来大家想到的办法可能是直接在装配体的基础上拉伸切除1/4,就像下边这个图片一样,这样做的缺点是这个装配体的每一个零部件都进行了切割,为了截图而修改模型完整度,不是最优解!

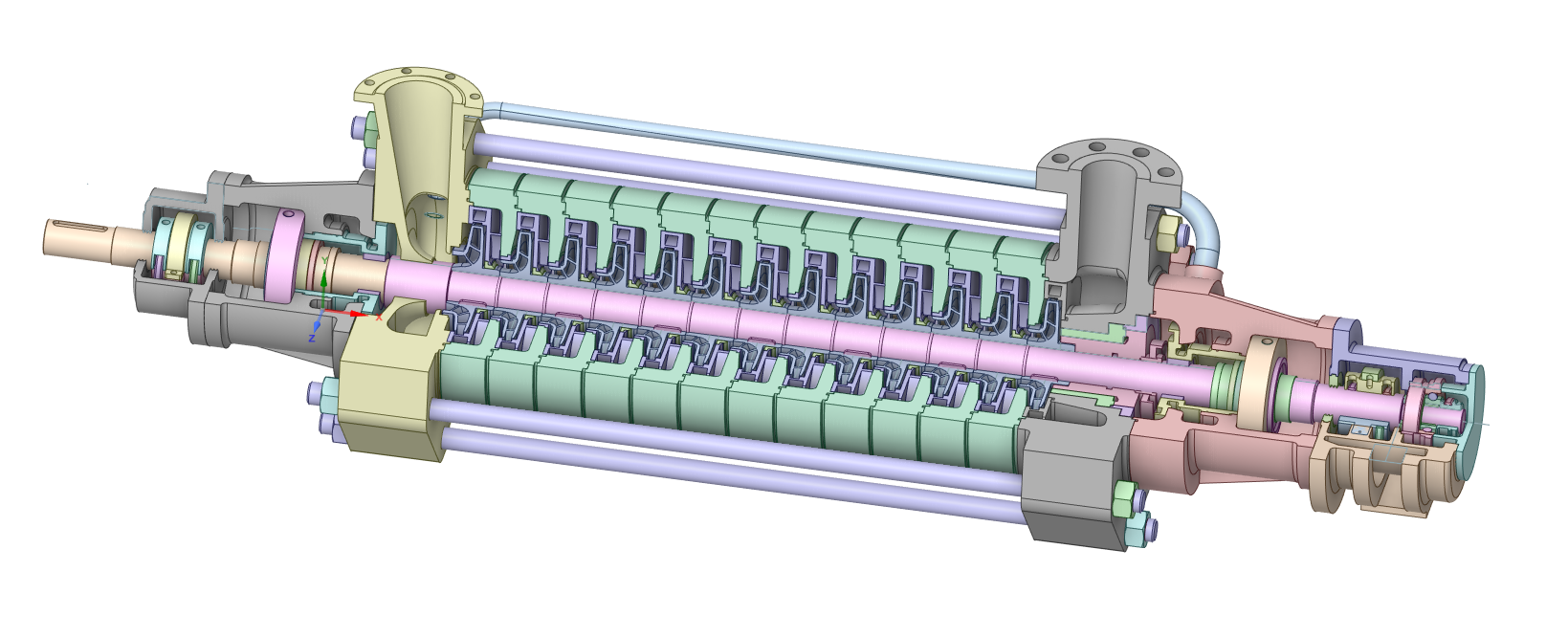

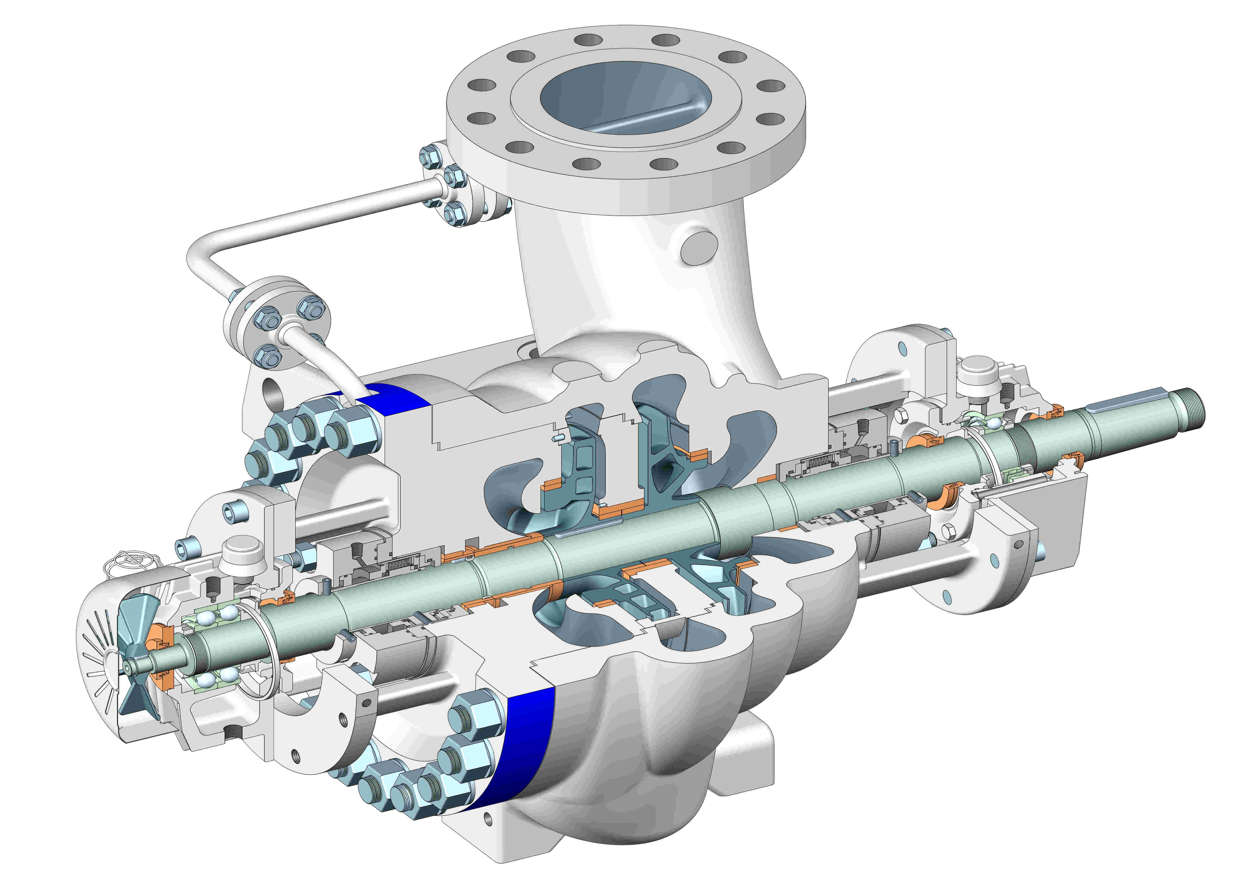

另外如果大家看过一些企业的宣传渲染图,轴系零部件是可以不用剖分的,如果叶轮结构简单,也可以保留完整造型。
我们还是用中望3D来演示这个操作过程!

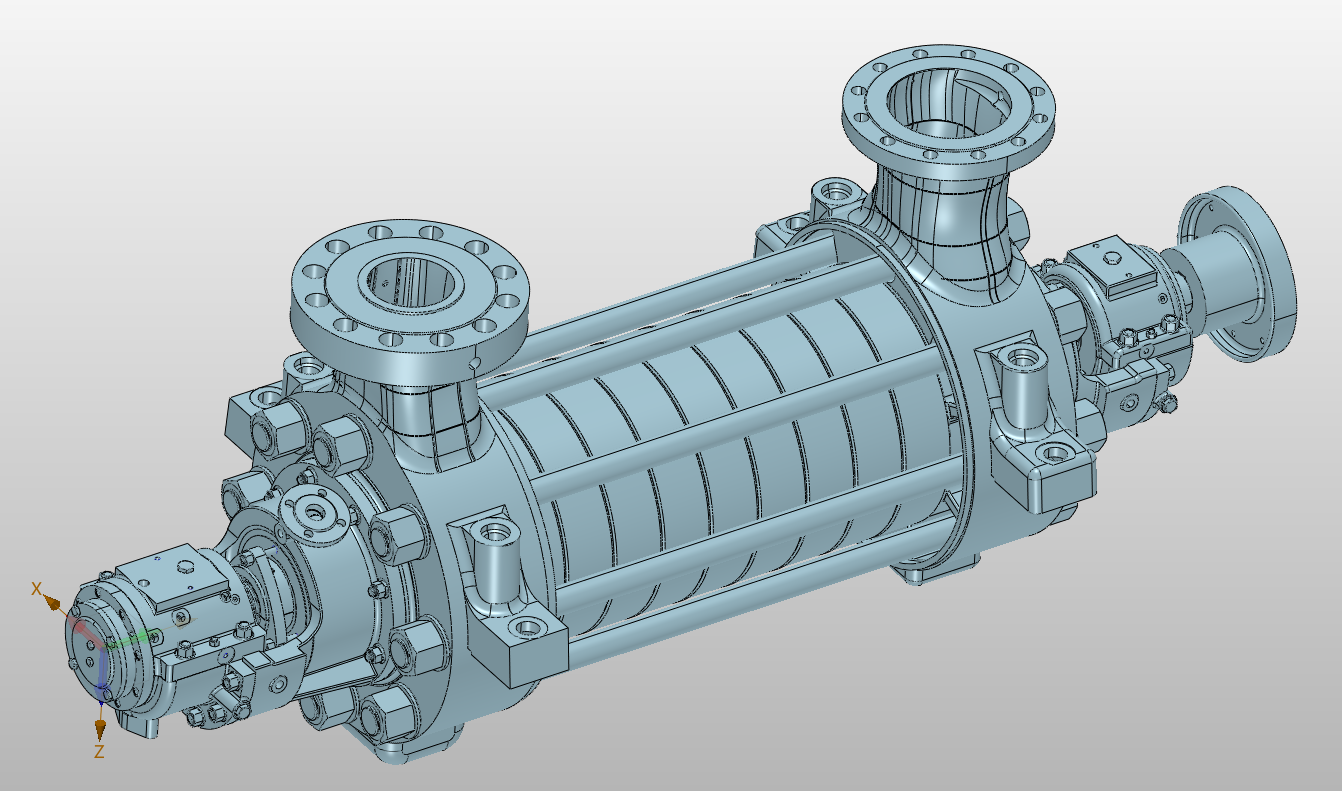

首先打开中望3D,导入装配体几何模型
咱们首先要保证的是模型的中心得在坐标轴上,这样方便我们布置切面。

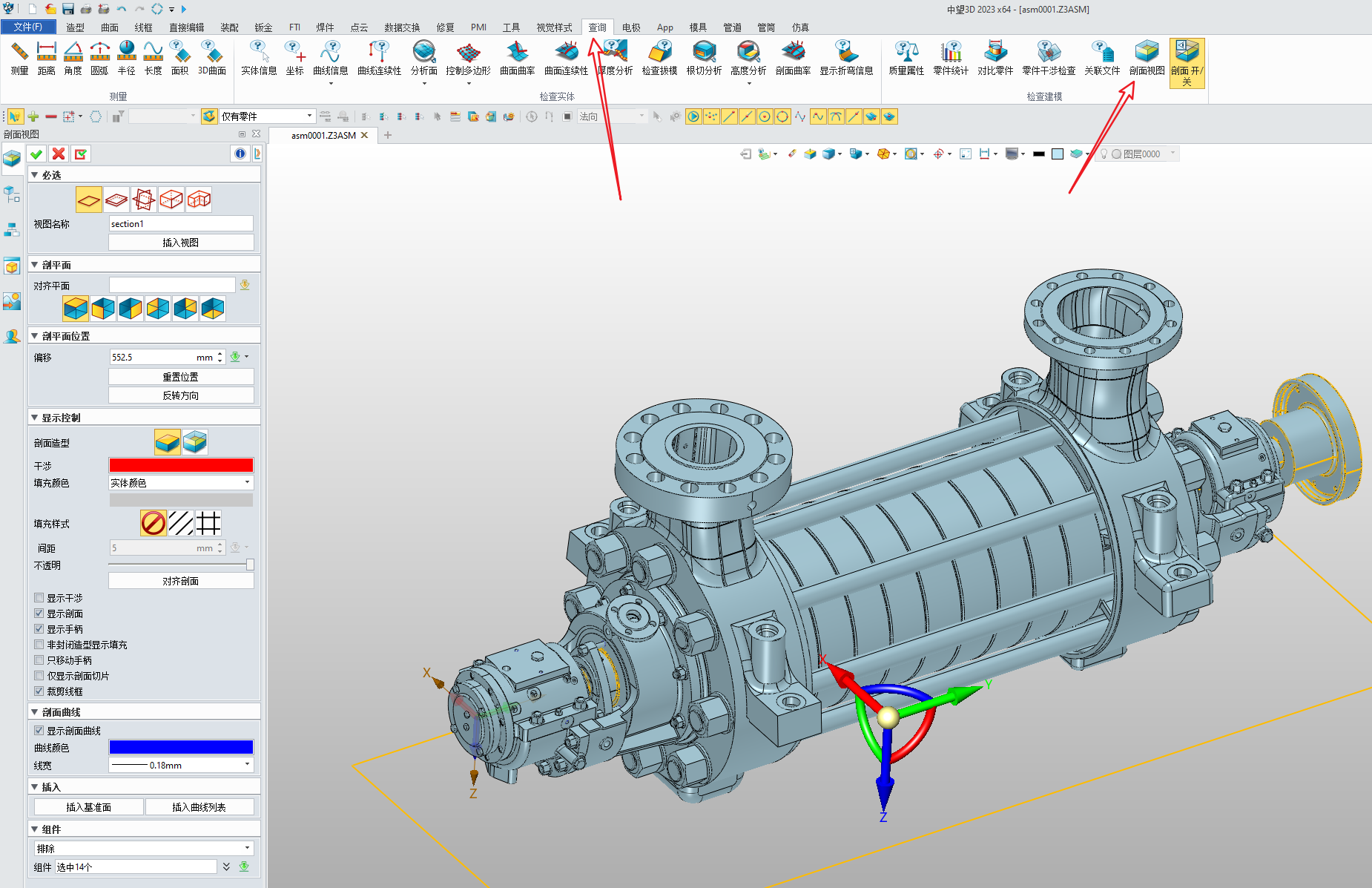

点击顶部的查询-剖面视图菜单,弹出左侧这样一个控制窗口:
可以看到中望3D支持5种剖切方式,我们比较常用的就是前三种:

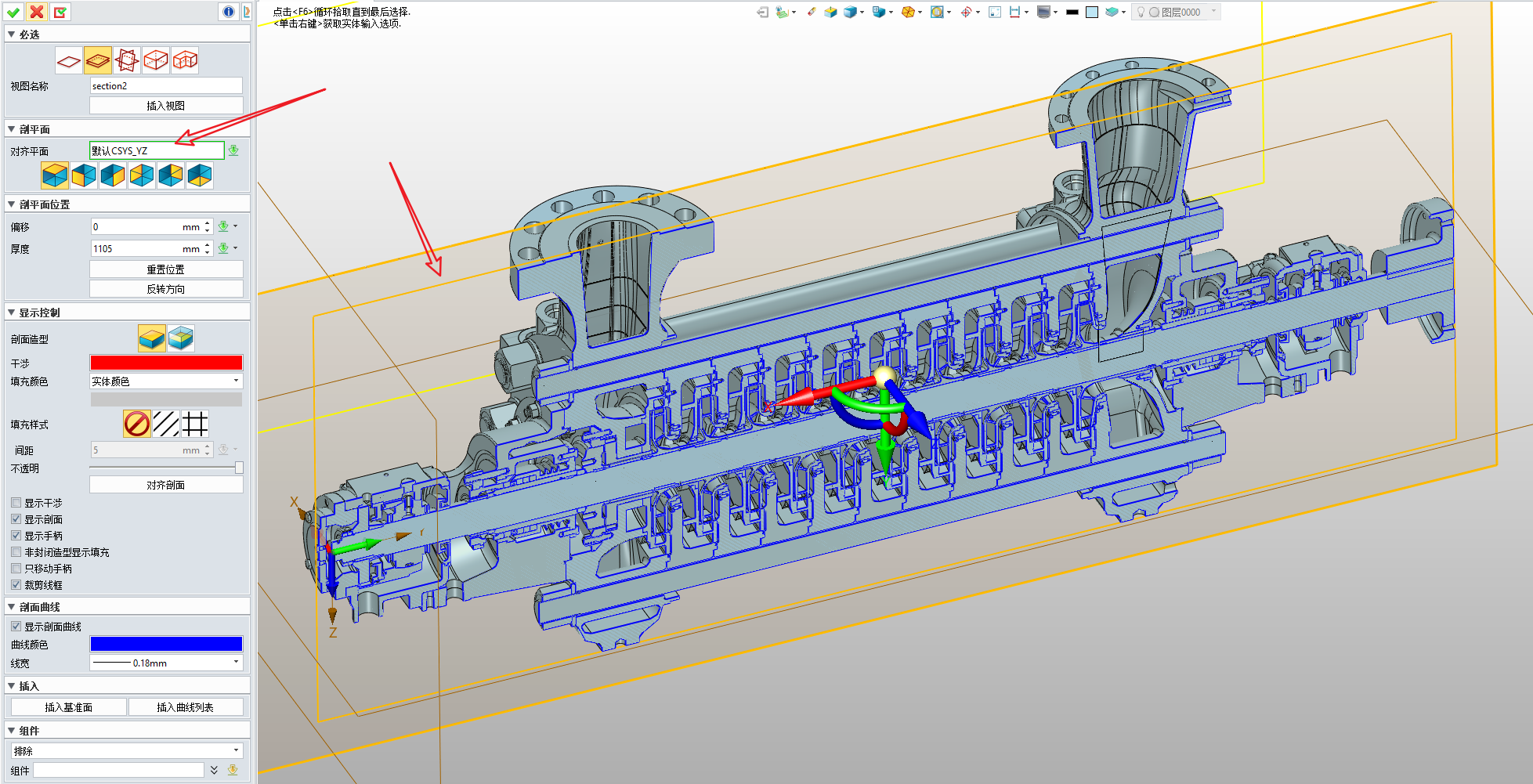

首先是前两种,就是常见的指定平面后完成切割的操作,比如我们常见的离心泵二维剖面图就是用垂直于轴线且平行于进出口的平面切割出来的,像下面这样,在对齐平面中选中要剖切的那个工具面,比如我这里的坐标系YZ平面,如果你想看其他平面,换就行了!
第三种剖切方式就是我们今天你介绍的90°剖分方式,需要指定3个切面,实际2个切面就能形成这种局部剖,第三个平面可有可无

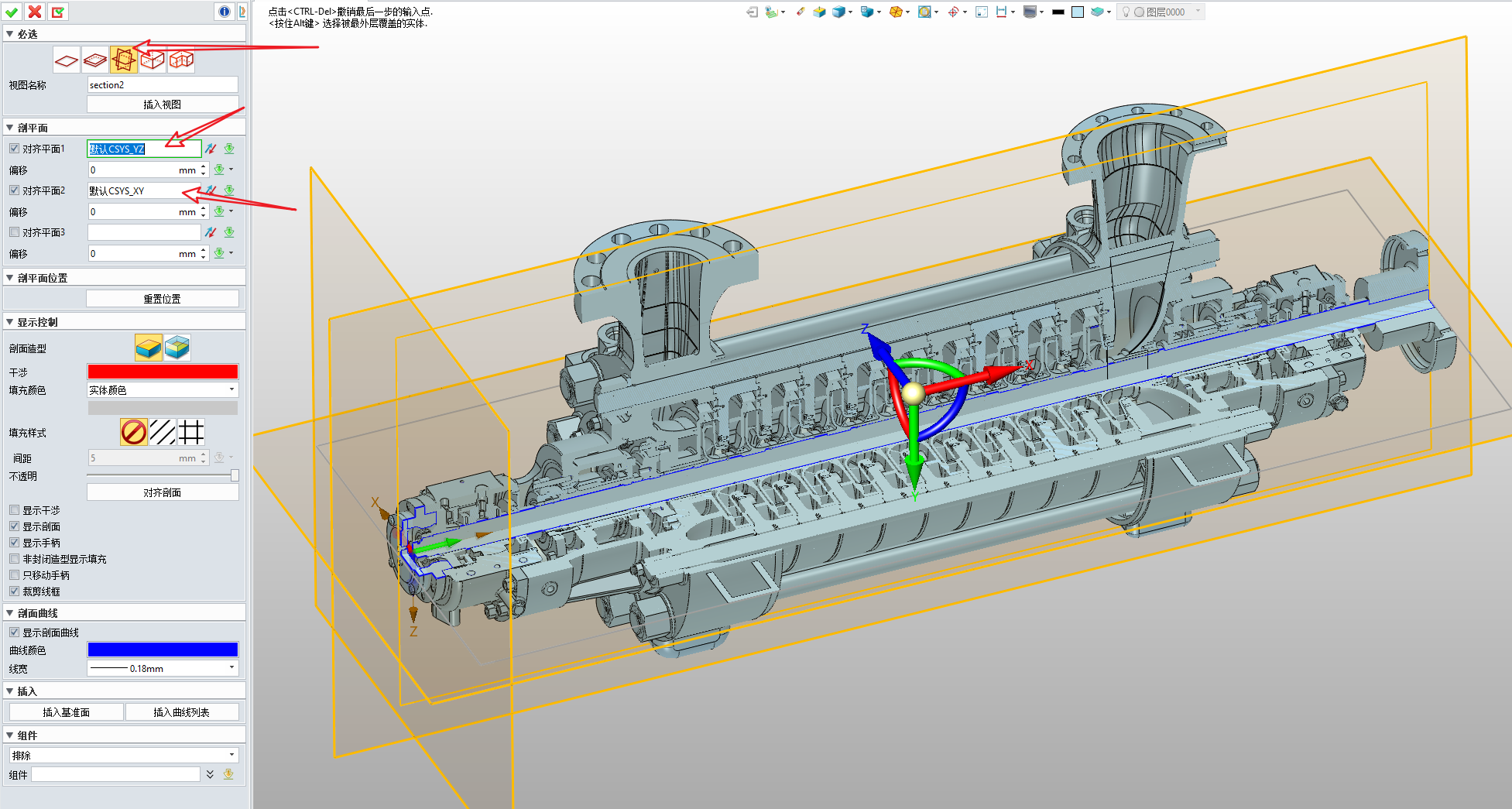

第一个平面对齐YZ平面,第二个平面对齐XY平面,如果方向反了的话可以点击后边的“蓝色红色双箭头”的图标来调整,这两个平面可以是XY、XZ、YZ平面中任意两个,都能实现这种功能
上图实现了90°剖切但是中间的轴也被切去了1/4,这变得不好看了。所以我们需要对一部分零部件保留不被切割的权利,用排除法

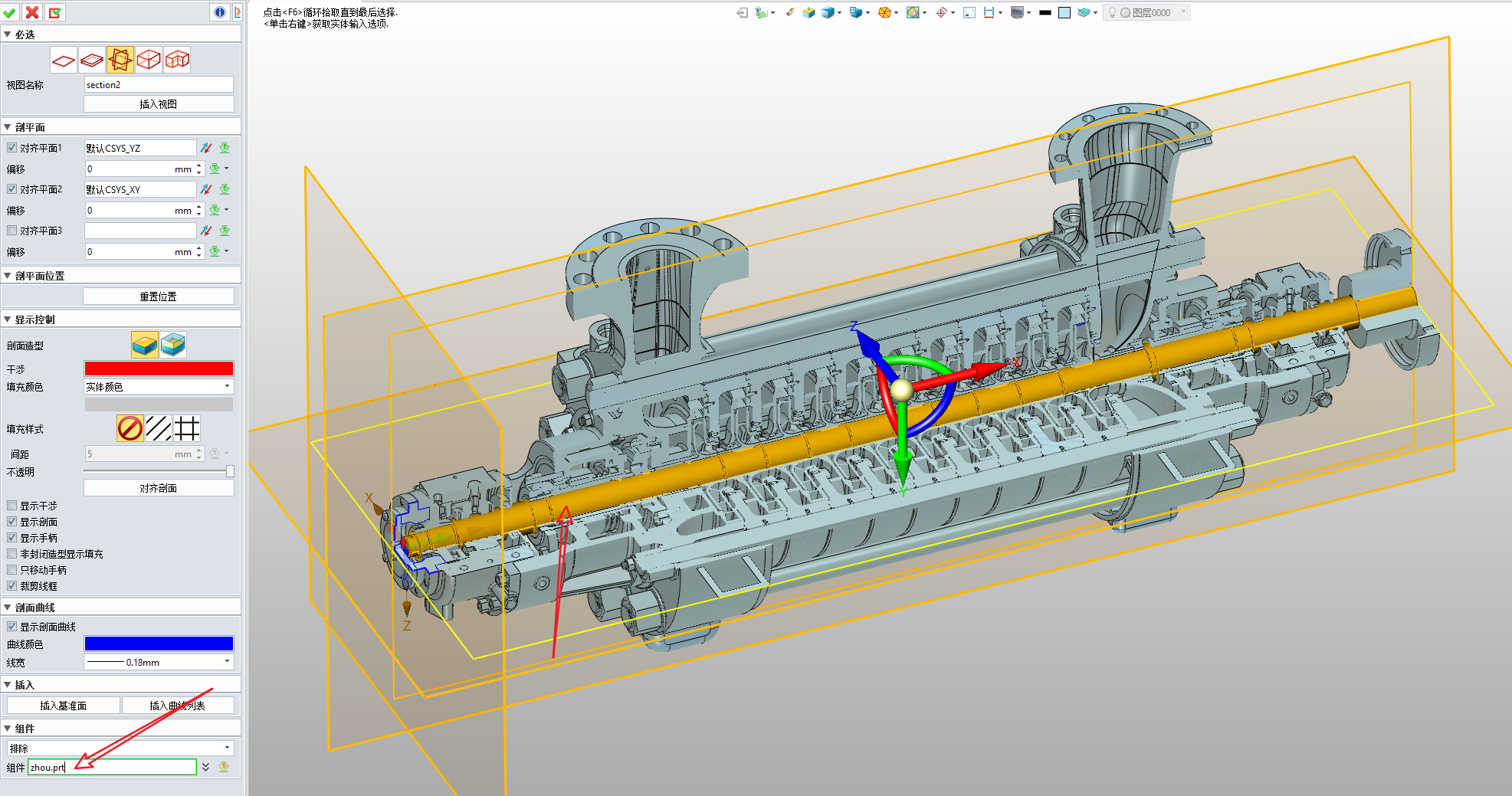

在窗口左下角可以看到组件“排除”或者“包括”,排除的意思是把不需要剖切的部分单独摘出来,就它了,点击组件按钮后边的空白处,然后在右侧窗口中选中轴,点击确定就好了
Over!
