今天给大家分享一个半开式叶轮的模型,适用于输送介质中含有颗粒或者粘性较大或者流量较小的场合,相比闭式叶轮效率会降低。

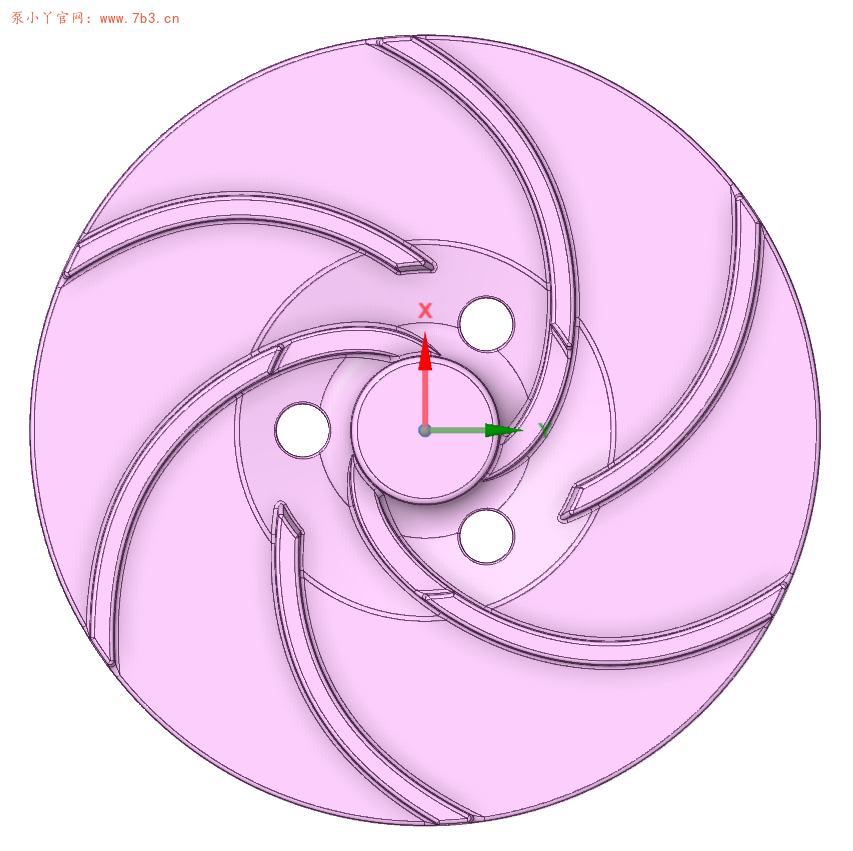

另外半开式叶轮的设计由于没有口环间隙来平衡轴向力,所以会增加背叶片来平衡,从今天分享的模型中你会看到,背叶片的设计也有讲究,目前利用CFD快速计算轴向力的方法是检验背叶片设计好坏的一种方法。
一、模型简介
模型名称:半开式叶轮
模型格式:.stp
叶片数:3(背叶片3+3)
大小:2M

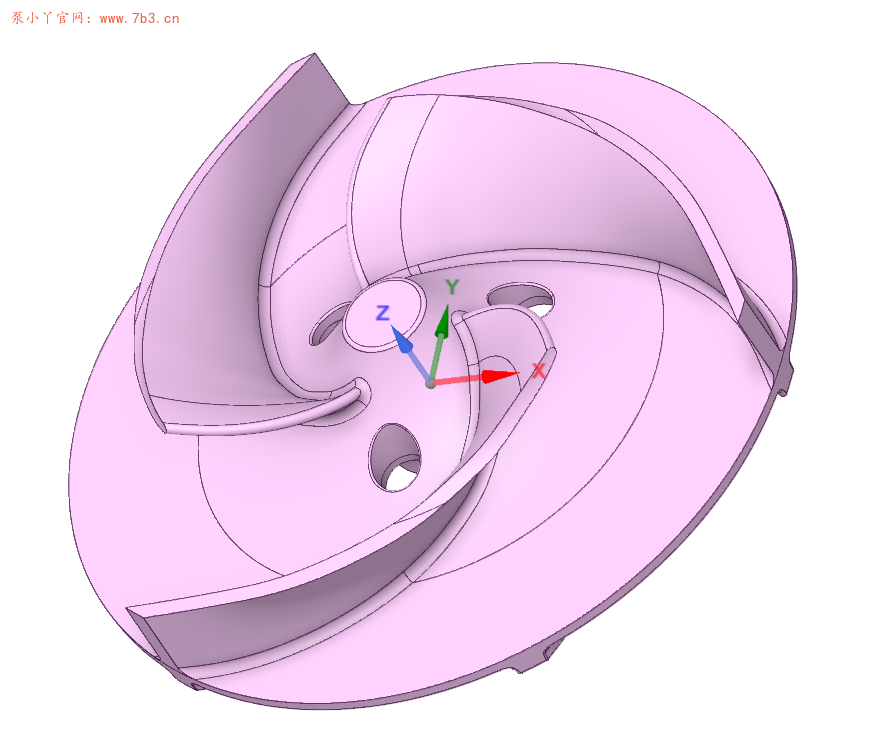

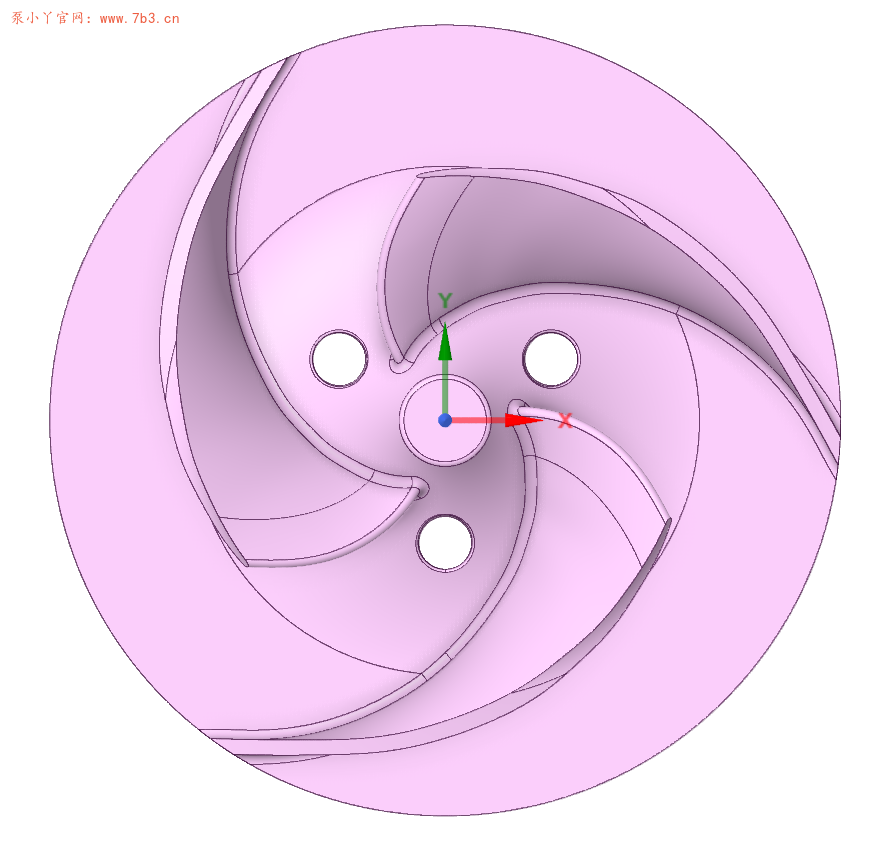

二、图片展示
![泵三维模型24:半开式叶轮](https://img.7b3.cn/7b3/2024/06/20240620183639372.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![泵三维模型24:半开式叶轮](https://img.7b3.cn/7b3/2024/06/20240620183719158.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![泵三维模型24:半开式叶轮](https://img.7b3.cn/7b3/2024/06/20240620183859952.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
三、3D模型在线预览
网站已支持3D模型在线预览功能,可点击模型右下方的全屏按钮来进行旋转缩放等操作浏览:
四、设计参数
出口直径:DN200
叶轮外径:DN400
设计流量:800m³/h
设计扬程:200m
额定转速:2950rpm
