这软件从低版本一路用过来,还真没调整过Legend的位置,有时候为了出图需要,还是要做一些微调,我们来看看怎么做。

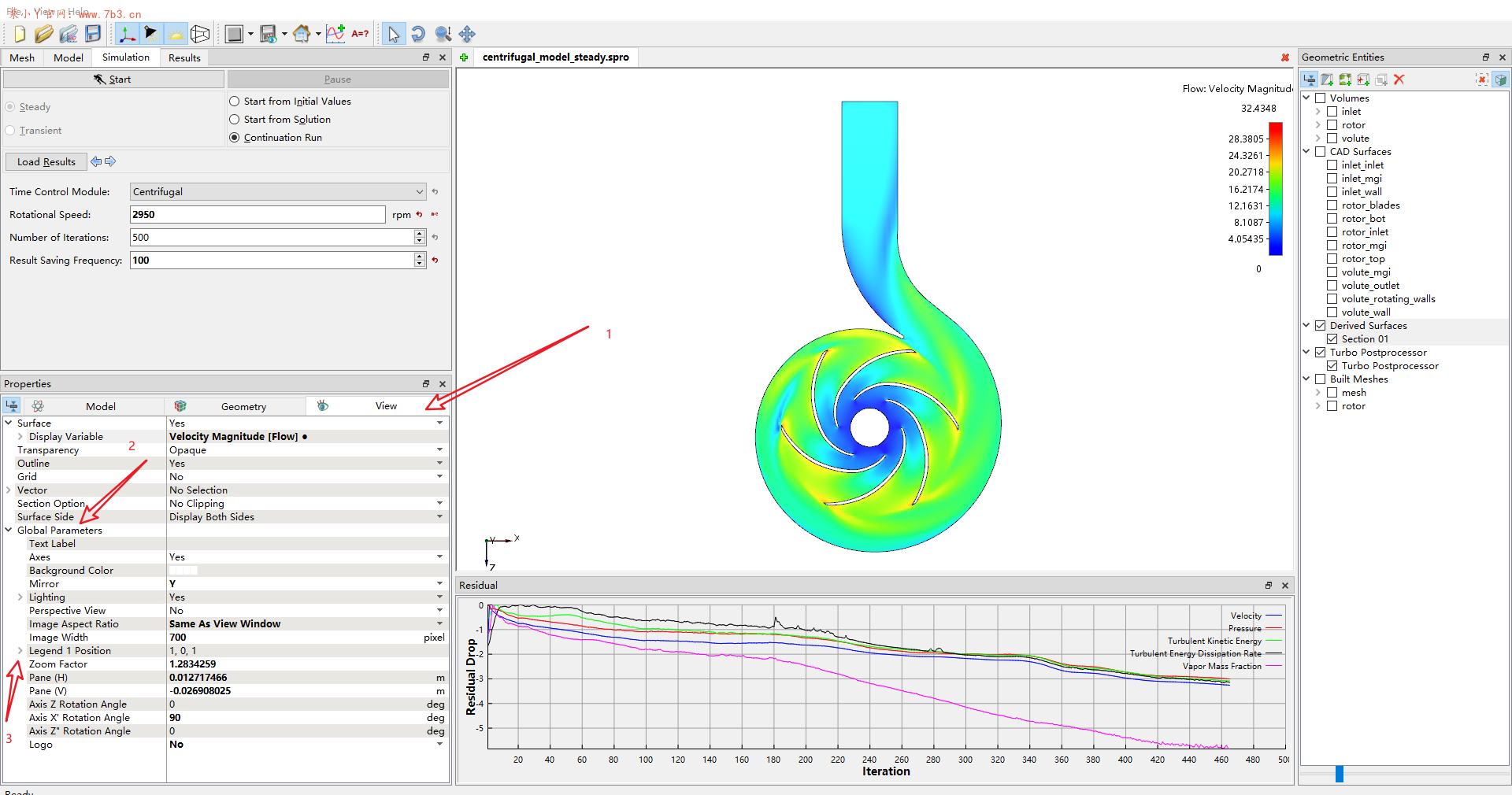

显示样式还是在左下角的View窗口控制,只不过Legend的位置控制在全局设置Global Parameters里边,也就是说这里边修改后不止是当前云图,其他新创建的切面云图标尺也自动修改了。
![Simerics MP+6.0如何修改云图标尺的位置](https://img.7b3.cn/7b3/2024/07/20240721073841945.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
![Simerics MP+6.0如何修改云图标尺的位置](https://img.7b3.cn/7b3/2024/07/20240721074148253.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
从上图可以看到Legend Position由X、Y坐标控制
X=0 Y=0的情况下在左上角
X=1 Y=0的情况下在右上角
X=0 Y=1的情况下在左下角
X=1 Y=1的情况下在右下角
当然X和Y的取值范围在0-1之间,所以可以通过修改这两个坐标值将标尺放在图中任意位置。
Legend标尺的长度由Size值控制,数值越大,标尺越长。

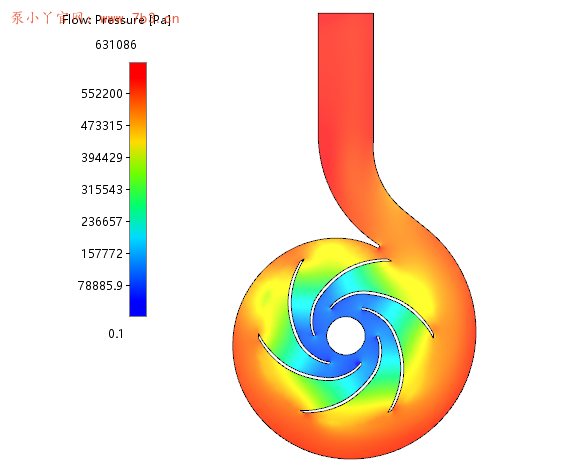

![Simerics MP+6.0如何修改云图标尺的位置](https://img.7b3.cn/7b3/2024/07/20240721075112880.png?imageView2/0/interlace/1/q/75|watermark/2/text/5rO15bCP5Lir5a6Y572R77yad3d3LjdiMy5jbg==/font/5qW35L2T/fontsize/300/fill/I0U5MzQxMQ==/dissolve/80/gravity/NorthWest/dx/10/dy/10|imageslim)
目前的不足之处:
1.云图标尺不能水平布置
2.云图数值不能科学计数法
3.文字样式及颜色貌似还不能修改。
