SCDM实用小技巧:快速选中相同特征

释放双眼,带上耳机,听听看~!

感谢@灯火 小哥分享的方法,用于快速选中全部的叶轮叶片顶部,当然这种方法适用于选取所有具有相同特征的结构。

故事是这样的,我在给他录制压缩机叶轮流体域抽取的视频,小哥看完后应该是发现我手工点选了所有的叶片外缘,所以看不下去了,教我了这个方法,我离心泵叶轮才几个叶片啊哈哈,前面还真没注意到这个实用的功能。

具体来说,SCDM支持根据你已选择的某一个特征(可以是点、线、面、圆角等)来快速识别与之特征相同(包括面积、大小、颜色等),通过点击这些特征就可以快速选中所有你想要的特征了。

我们以叶轮叶片外缘为例,这个叶轮有16个大小叶片,传统的选择方法至少需要点取16次,还有可能选错或者选到叶片边线上,所以对于点选数量较多的操作很适合这个方法来做。先选择任意一组叶片外缘面,然后切到选择菜单栏,这时候软件已经为你提供了选择,同时选择相同面积或者相同大小的那个类目就可以了。最终效果见图3。

SCDM实用小技巧:快速选中相同特征

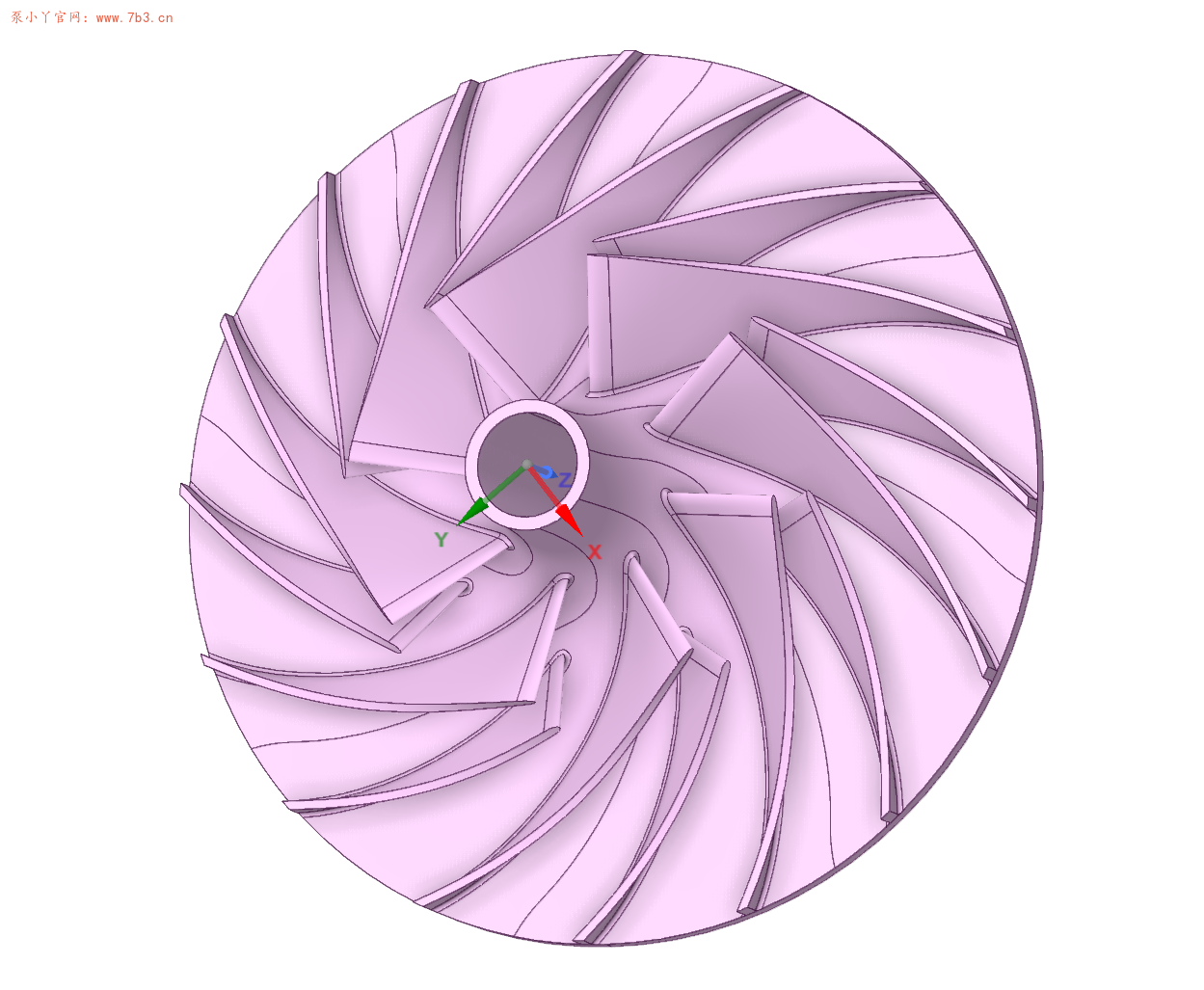

图1:压缩机叶轮模型

SCDM实用小技巧:快速选中相同特征

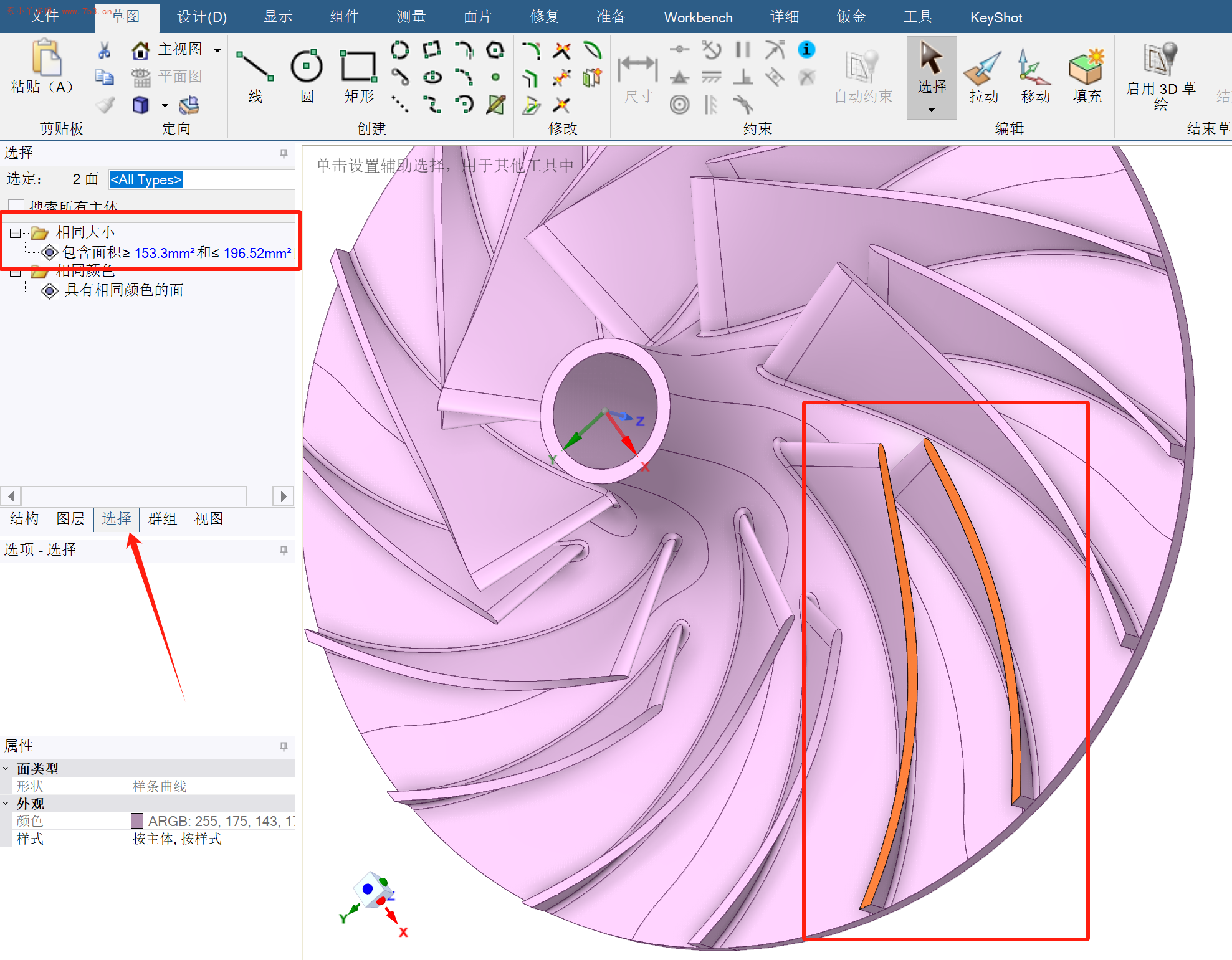

图2:单选叶片轮缘

SCDM实用小技巧:快速选中相同特征

图3:自动识别全选叶片轮缘

Good!
