选型数据表快速填写小技巧

释放双眼,带上耳机,听听看~!

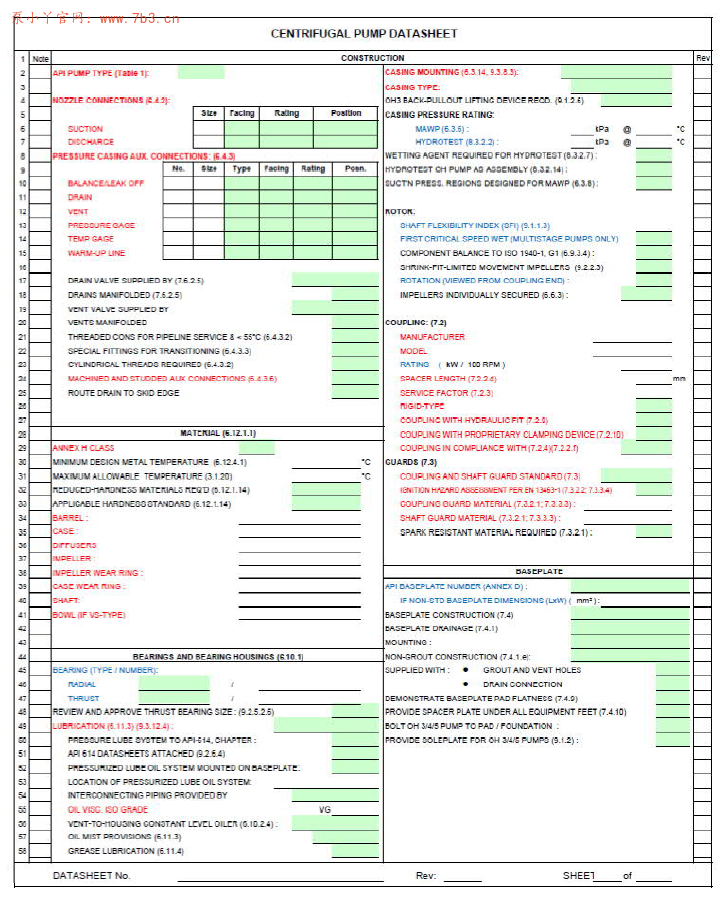

我们在泵选型尤其是数据表填写时,遇到多个位号或者批量数据表需要填写时,可能会占用比较多的时间。一般设计院提供的数据表都是标准的PDF版本数据表,我们需要在PDF软件中采用“注释”的方法填写关于泵的信息,标准的API610数据表格式如下:

选型数据表快速填写小技巧
选型数据表快速填写小技巧

对于同一个设计院的数据表来说,需要填写的内容基本都是固定的,比如泵制造厂、泵型号、泵的预期性能数据、管口尺寸表、电机参数、冲洗方案、设备重量等内容,所以多个位号或者多个泵型填写时完全可以简化不断输入的流程,降低注释的使用次数。

针对以上问题,我们在选型时可以先完整填写一个数据表,然后查看所有注释,在注释设置页面点击右上角的三点按钮,点击“导出所有注释到数据文件”按钮,就可以导出后缀为.fdf的数据文件了。

选型数据表快速填写小技巧
选型数据表快速填写小技巧

同理在需要填写的新数据表中相同位置“导入数据文件”按钮导入该.fdf数据文件即可自动在相应位置完成填写,只需要根据你的参数双击修改注释即可,不需要再重复增加注释和调整注释的位置了。

以上。

小发现,今天在看一版详细注解的API610时,发现作者大大用到了我渲染的BB2结构的配图,一眼好眼熟哈哈。

选型数据表快速填写小技巧

顺便勘个误,文档第42页中文注释中泵型号对应的应该是BB2和BB3,应该是错位了。

选型数据表快速填写小技巧

看PDF作者应该是SEI的大佬,注解很详细,牛的!点赞!
