离心泵结构化网格划分视频教程系列1

计划2021年1月份完成最简单的单级单吸离心泵的结构化网格划分视频教程，今天终于付诸行动了​。本次视频录制分为3部分，因为离心泵泵的结构可以分为4部分，分别是​：

• 进口延长段
• 出口延长段
• 叶轮域
• 蜗壳域

考虑到进口段和出口段都是简单的圆柱体，所以一次讲完，然后叶轮和蜗壳是比较复杂的，我也容易失误，所以可能需要2到3个视频去完成。接下来是对离心泵计算域的创建和part划分的详细表述。

一、计算域创建

计算域就是我们我们区分区域的一种方式，在划分网格时定义的计算域才能被求解器也就是Fluent或者CFX识别，所以水体结构有4部分，相对应就有4部分计算域，分别定义如下计算域名称：

• 进口段：FLUID_INWATER
• 出口段：FLUID_OUTWATER
• 叶轮域：FLUID_IMPELLER
• 蜗壳域：FLUID_VOLUTE

建议养成良好的命名习惯，这样不仅美观还好记，方便自己也方便他人，如果是流体域就在前面加上FLUID、如果是固体域就在前面加上SOLID。

二、part创建

在icem中part就是边界，对应mesh中的name selection功能。我们根据不同的计算域来整理下各部分需要定义的part！对于交界面，离心泵中需要3组interface，分别是

• 进口段的出口和叶轮的进口
• 叶轮的出口和蜗壳的进口
• 蜗壳的出口和出口段的进口

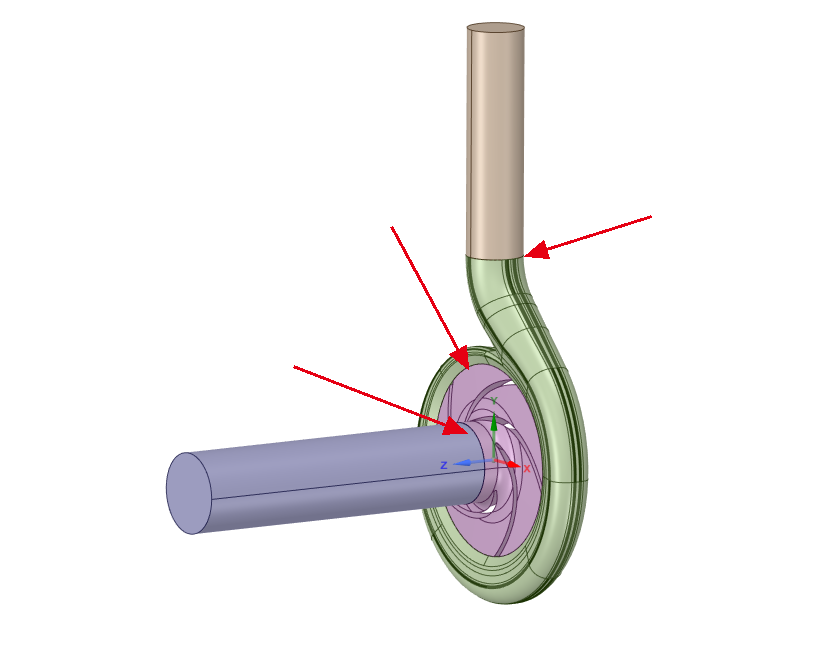

如下图所示的位置就是交接面存在的位置。交界面的作用是什么？是数据传递，是流体流动啊，如果你不告诉他从出口段出来的水应该通过交界面传递到叶轮中去的话，求解器本身是不知道的，因为他们属于不用的计算域，这样可能更容易理解。交界面（interface）应是成对存在的，有数据输送必然有数据接收，所以我们需要定义interface面并在fluent或者cfx中去定义他们成对存在。

为了方便识别，不至于胡乱配对，所以interface命名应该非常慎重，比较好的习惯是利用1_2和2_1这种成对的数组去区分，互相配对的交界面分到同一组但是有前后之分，所以第一组interface对就可以定义为interface1_2和interface2_1这样一对，同理第二组interface对就可以定义为interface3_4和interface4_3。

1.进口段

进口段主要有进口、进口段和叶轮的交界面、进口段的壁面这3部分，所以需要定义的part为：

• INLET
• INTERFACE1_2
• WALL_INWATER

2.叶轮域

叶轮域主要包括5部分part需要定义，进口段和叶轮的交界面、叶轮前盖板shroud、叶轮后盖板hub、叶轮叶片blade、叶轮出口和蜗壳的交界面。所以需要定义的part为：

• INTERFACE2_1
• WALL_IMPELLER_SHROUD
• WALL_INPELLER_HUB
• WALL_IMPELLER_BLADE
• INTERFACE3_4

3.蜗壳域

蜗壳域主要包括3部分part需要定义，叶轮和蜗壳的交界面、蜗壳的壁面、蜗壳和出口段的交界面。所以需要定义的part为：

• INTERFACE4_3
• WALL_VOLUTE
• INTERFACE5_6

4.出口段

出口段主要包括3部分part需要定义，蜗壳和出口段的交界面、出口段的壁面、出口。所以需要定义的part为：

• INTERFACE6_5
• WALL_OUTWATER
• OUTLET

三、视频录制

今天这个视频主要讲的是叶轮进口段和出口段结构化网格划分的内容，关于如何在icem中创建part、创建块、关联块、进行O型剖分、边界层加密等的内容。视频如下：

Set danmaku color

Set danmaku type

Top Rolling Bottom

00:00 / 0:00

Speed

Loop

Show danmaku

Unlimited danmaku

Opacity for danmaku

0.5

0.75

Normal

1.25

1.5

2

00:00

[x]

Player version

Player FPS

Video type

Video url

Video resolution

Video duration

Video info

About author

DPlayer v1.26.0

四、源文件下载

现在视频还没录制完成，等到完成后将会全部打包分享！敬请关注
