昨天发布了如何利用Creo进行离心泵叶轮单流道的抽取,因为日常工作中用Creo较多所以很轻松完成了这个任务。但是后台有小伙伴留言利用UG进行这个任务,起初我以为我对UG也很熟,这都so easy,没想到还是遇到了坑!
大概是这样的,导入的模型直接创建草图或者选取平面都不能实现,也不能识别为体,总之就是知道过程也知道步骤,进行不下去。后来经过探索,发现需要先在左侧的装配导航器中设置为:设为显示部件!很明显我犯了常识性的错误,我打开的是装配体,并不是零部件,所以UG也不知道我是要在零件上操作,所以不配合我,如果直接打开叶轮的水体再去操作,就没有这个问题了。很好,我又学到了知识点。。。
一、基本常识
UG中的命令和Creo中相比,名称虽然变了但是功能是一样的,整理如下:
- 草绘

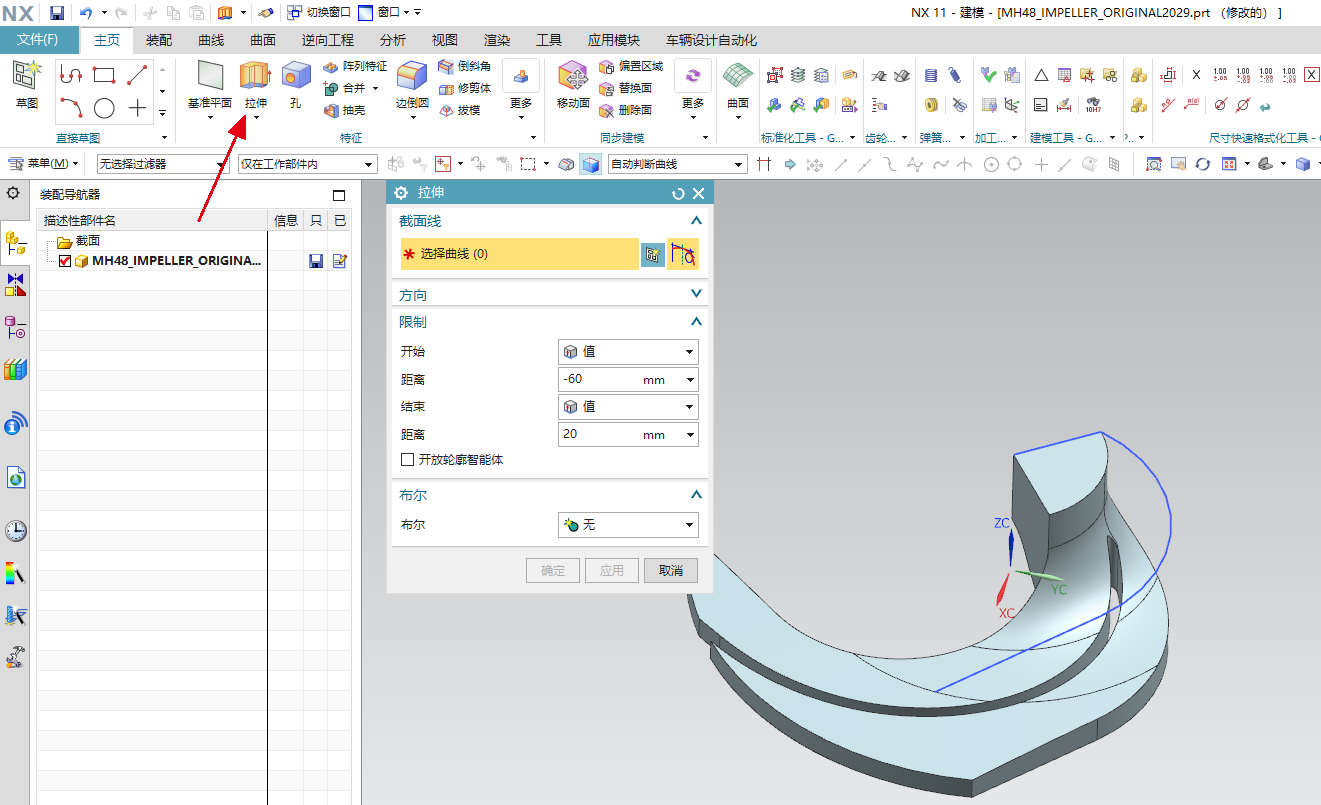

- 拉伸为平面

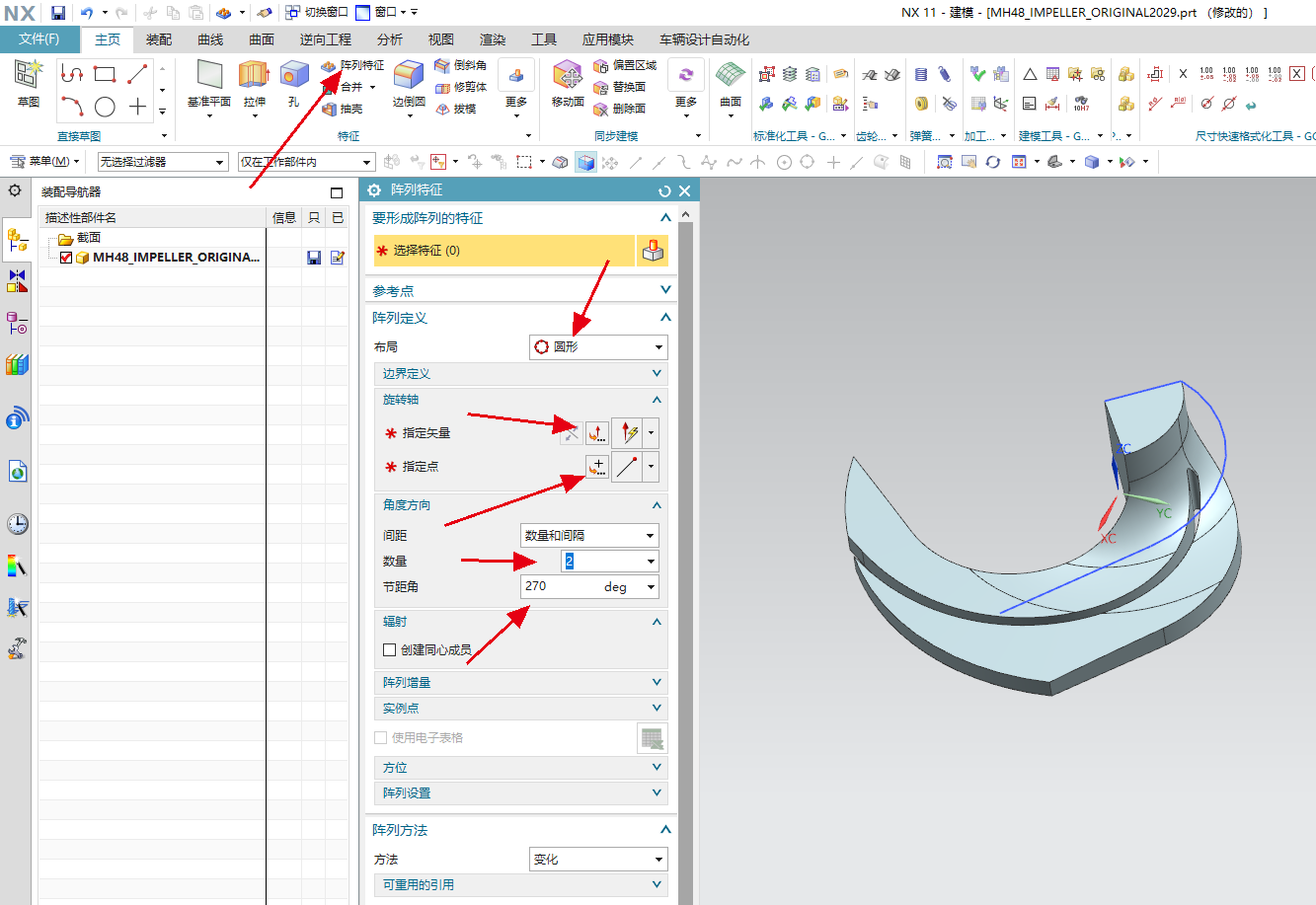

- 阵列平面(单流道是由2个平面所夹的部分形成的,所以为了绝对的对称性,建议通过阵列的方式实现)
个数的话毋庸置疑肯定选择阵列2个,角度的话我这个模型是4叶片,所以单个流道的夹角为360/4=90°,在阵列的时候角度设置为360-90=270°。
- 合并曲面
- 修剪体或者拆分体
如果顶部菜单栏找不到曲面等选项,可以在文件/定制/选项卡-条中打开
