离心泵的性能曲线包括流量-扬程（H-Q）曲线、流量-功率（P-Q）曲线、流量-效率（η-Q）曲线、汽蚀余量-流量（NPSHr-Q）曲线，这些曲线都是在一定转速下通过实验方法得到的，不同的转速对应不同的性能曲线，下面以相同型号不同转速的型谱来展示：

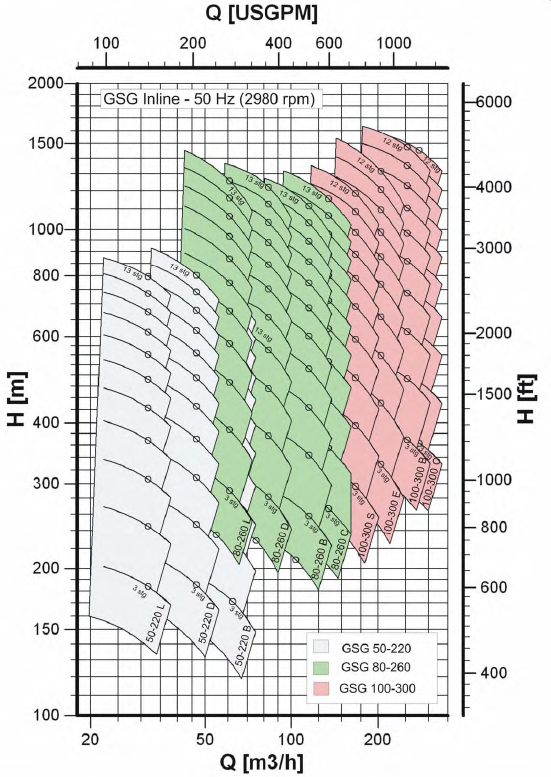

2980r/min

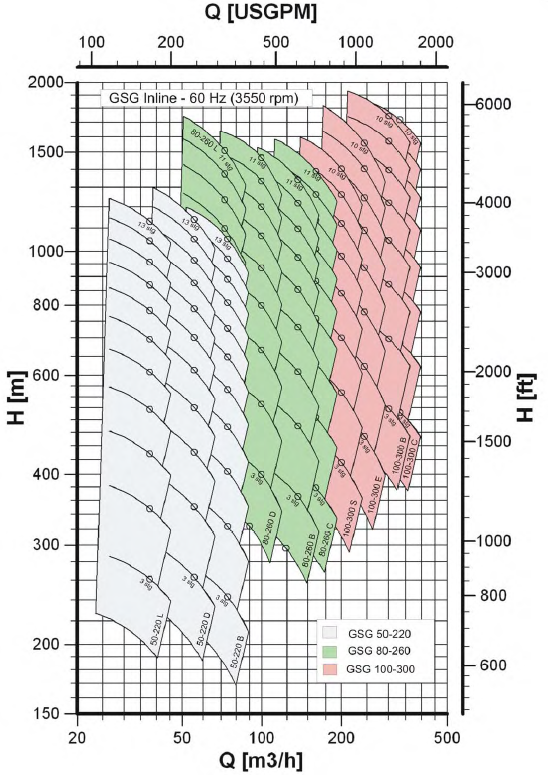

3550r/min（高速）
工况点、最优工况点、工作范围
在性能曲线上，对于一个任意的流量点，都可以找出一组与其相对应的扬程、功率、效率以及汽蚀余量的值，把这一组相对应的参数称为工况点，对于离心泵来讲效率最高的点的工况称为最佳工况点。虽然有最佳工况点我们也追求设计的泵能够在最佳工况点运行，但是不可能给每一个客户的每一个需求都进行单独的设计，所以一台泵不仅有最佳工况点，还有工作范围。这个范围通常规定为泵的效率下降5%-8%为区间，在此区间内泵都能满足使用要求。
通过叶轮切割定律可以掌握并扩大泵的工作范围，以下图为例，次叶轮最大外径可达11.7in，最小可切割至10.6in，在此区间内，高效率面积增大，可适配更多用户工况！
型谱
把同一类型的泵，将他们各种不同比转速及相同比转速不同口径下的工作区域集中绘制在同一张H-Q坐标平面中，于是得到了该类型泵的系列型谱，如下图所示：

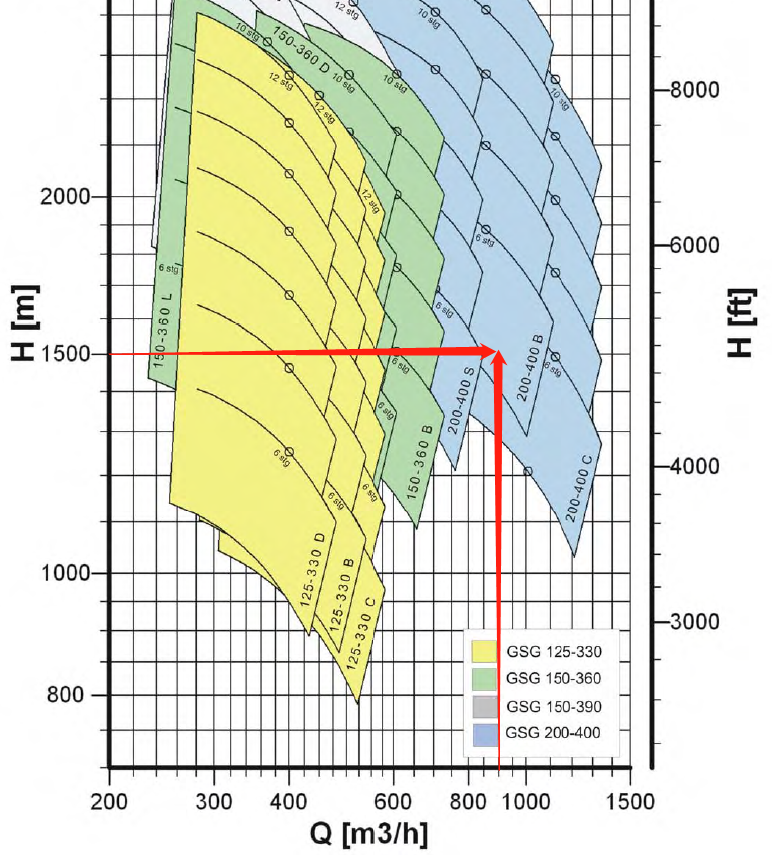

下图中横坐标为流量，通过此图可以得到该类泵型能够支持的最小流量和最大流量分别为240m³/h和1300m³/h，能够支持的最小扬程和最大扬程分别为800m和3400m，有了这2个区间我们在选型的时候就非常方便了，用户提供一个需求比如提供了流量和扬程，首先根据这个支持区间就能定下来要用什么系列的泵，然后在此型谱中对应查找流量和扬程的交点，看看这个工况点落在了哪个型号泵的区间内，就选哪个型号就可以了！
比如说需要的流量和扬程分别是：Q=900m³/h，H=1500m
我们可以很快在型谱中对应找到这个点，落在了200-400B这一档中，所以这个工况选择200-400B这个型号就可以了！
流量，扬程。是我们所需装置（就是泵）的预计需要使用到的参数。选定参数后找到对应的泵，泵不同对应的参数不同（流量、扬程、效率、轴功率、汽蚀余量（NPSHa，NPSHr，[NPSH],NPSHc）、比转速、汽蚀比转速等）。
开始验收美国福斯泵时对人家曲线不理解，后来查国标到API标准，学习了关老的早期叶片泵原理才稍入了一点门。通过在海川及CAD机械论坛，比较系统地理解了性能曲线的特性与泵实际使用的关联。但是上述曲线中不知模拟计算可以搞出来不？另外，泵试验过程中如果使用的是试验电机而不是现场实用电机是否可以。反正在意大利工厂里老外用的ABB高压防爆电机（将来现场使用），而国内有时用的实验电机，通过折算提供出上述曲线的。
CFD模拟可以做性能曲线。你讲的不同电机试验，如果转速不是额定转速或者采用变频调速做试验的话，性能是需要相似换算的
谢谢，在大连苏尔寿验收时就用的试验电机，需要折算。在意大利用的是配套采购的ABB大型防爆电机则不需要折算。
这么说你是业主喽哈哈
